 Petite forge/ grosse capacité de chauffe

Aller en bas
AuteurMessage
Maxime

avatar

Messages : 1040
Date d'inscription : 22/04/2010
Age : 29
Localisation : Quimper

MessageSujet: Petite forge/ grosse capacité de chauffe   Lun 23 Avr - 12:14

Bonjour a tous ,

Voici les photos de la construction de ma petite forge a gaz.

Elle marche vraiment très bien , chauffe vite , et plus ou moins fort selon l'humeur en consommant très peu:


























Le siporex c'est pas mal mais la tenu dans le temp n'est pas très bonne il a tendance a fissurer en gonflant .. ca part en miette au bout d'un temp ....C


J'avais prevu le remplacement facile des brique en faisant un chassis demontable par 4 ecrous et j'ai donc mis de vrais brique refractare pour four a potier qui tiennent jusque 1450 °




Et puis des petites videos:







N'hesitez pas si question sur la fabrication ou l'utilisation.

Cheese

Biz a tous !
Revenir en haut Aller en bas
cardoso5fr



Messages : 506
Date d'inscription : 29/09/2014

MessageSujet: Re: Petite forge/ grosse capacité de chauffe   Lun 23 Avr - 13:18

Cooool Smile
Revenir en haut Aller en bas
danielle 200

avatar

Messages : 1574
Date d'inscription : 12/04/2012
Age : 71
Localisation : france

MessageSujet: Re: Petite forge/ grosse capacité de chauffe   Mar 24 Avr - 0:39

Bonsoir belle installation, avec un brûleur de chaudières on peut en faire aussi
Revenir en haut Aller en bas
http://gemmestones.co.il
Maxime

avatar

Messages : 1040
Date d'inscription : 22/04/2010
Age : 29
Localisation : Quimper

MessageSujet: Re: Petite forge/ grosse capacité de chauffe   Mar 24 Avr - 1:03

bonsoir,
merci !
une forge des bruleurs de chaudiere ?? as tu des exemples sous la main ? ca m'interresse Smile !

merci d'avance

Max
Revenir en haut Aller en bas
danielle 200

avatar

Messages : 1574
Date d'inscription : 12/04/2012
Age : 71
Localisation : france

MessageSujet: Re: Petite forge/ grosse capacité de chauffe   Mar 24 Avr - 2:30

Bonsoir Maxime
Ton coffrages et super,mais tu prend un brûleurs de chaudières tu fait la dimension de rentrer du brûleur
Mais pour t'en servir a l'intérieur de chez toi il te faut une évacuation extérieur, bien entendue. Tu te sert du brûleur avec son tableau de réglages qui viens avec le brûleur, comme ça tu a les sonde pour pouvoir régler la température et le branchement électrique avec la prise spécial qui fait fonctionner l'allumage le ventilateur
Ça chauffe dur,tu peut faire fondre et chauffe ce que tu veut beaucoup plus vite que avec le gaz
Revenir en haut Aller en bas
http://gemmestones.co.il
Maxime

avatar

Messages : 1040
Date d'inscription : 22/04/2010
Age : 29
Localisation : Quimper

MessageSujet: Re: Petite forge/ grosse capacité de chauffe   Mar 24 Avr - 8:51

tu parle de chaudiere fioul?

Ca doit etre sympa d'avoir le panneau de regulation et les capteur de la chaudiere initiale, mais ca me semble etre une belle usine a gaz a recuperer .

en tout cas si tu as des photos ou autre n'hesite pas,

MAx
Revenir en haut Aller en bas
danielle 200

avatar

Messages : 1574
Date d'inscription : 12/04/2012
Age : 71
Localisation : france

MessageSujet: Re: Petite forge/ grosse capacité de chauffe   Mar 24 Avr - 9:32

Bonjour Maxime,bonjour à tous
Oui a fioul, j'ai récupérer une grande chaudières, avec cuve en inox,j,ai garder la cuve pour en faire un foyer à bois,et le brûleur avec son panneau complet, pour modifié un four électrique quand je vais avoir du temps, car c'est ce qui me manque
Revenir en haut Aller en bas
http://gemmestones.co.il
Maxime

avatar

Messages : 1040
Date d'inscription : 22/04/2010
Age : 29
Localisation : Quimper

MessageSujet: Re: Petite forge/ grosse capacité de chauffe   Ven 27 Avr - 8:50

On en est souvent tous la ^^ bon bricolage à toi !
Max
Revenir en haut Aller en bas
Doblezeta

avatar

Messages : 7439
Date d'inscription : 29/10/2012
Age : 51
Localisation : Au bout du monde

MessageSujet: Re: Petite forge/ grosse capacité de chauffe   Ven 27 Avr - 10:35

Bonjour Maxime

Super bricole !

J'ai une petite forge à l'ancienne mais ça me titille d'en construire qq chose du genre…
Dans une vidéo de "forge can" le mec utilise de la perlite + plâtre pour faire l'isolation, on ne la trouve pas partout mais apparemment c'est très résistant, je ne sais pas ce qui donne au long terme, ça coute que dalle.
Je m'intéresse au brûleur…
Tu peux en parler comment tu l'as bidouillé, gicleur, bout de sortie ?
La petite turbine à un potentiomètre pour le réglage ?
La longueur du tube c'est fait exprès pour éviter qu'il chauffe trop dans la masse ?

Merci d'avance… Wink
Revenir en haut Aller en bas
cardoso5fr



Messages : 506
Date d'inscription : 29/09/2014

MessageSujet: Re: Petite forge/ grosse capacité de chauffe   Ven 27 Avr - 13:49

http://couteliers.com/archives/bruleur/index.html

Un ptit tuto pour faire un gros athmo qui tourne Smile.

Sinon dans une forge, tu peux aussi mettre de la laine de céramique couverte de blackite (surtout pas laisser à nu c'est comme l'amiante cette saleté et chauffé c'est pire.)

Mais sinon cela marche vachement bien.
Moi j'avais mis du mortier refractaire dessus, mais il fallait commencer par monter le mortier en température avant d'avoir quelque chose de fonctionnel dans la forge, c'était un peu pénible.

Revenir en haut Aller en bas
danielle 200

avatar

Messages : 1574
Date d'inscription : 12/04/2012
Age : 71
Localisation : france

MessageSujet: Re: Petite forge/ grosse capacité de chauffe   Ven 27 Avr - 14:26

bonjour a tous
le foyer à était fait avant l'hiver,et donc à bien était tester et bien chauffé
c'est le fours électrique que je n'est pas eu le temps de modifier encore,mais cette année,je vais trouvez un moment
Revenir en haut Aller en bas
http://gemmestones.co.il
Doblezeta

avatar

Messages : 7439
Date d'inscription : 29/10/2012
Age : 51
Localisation : Au bout du monde

MessageSujet: Re: Petite forge/ grosse capacité de chauffe   Ven 27 Avr - 16:27

Bonjour cardoso


Merci pour le lien !
Le mortier réfractaire c'est pas ce qu'il y à de mieux, vrai… Wink
Revenir en haut Aller en bas
Maxime

avatar

Messages : 1040
Date d'inscription : 22/04/2010
Age : 29
Localisation : Quimper

MessageSujet: Re: Petite forge/ grosse capacité de chauffe   Ven 27 Avr - 21:54

coucou

alors pour l'isolation j'ai déjà utiliser de la laine céramique et c'est top , ca chauffe très vite ! let la blackite permet en effet de concentrer les infrarouge pour atteindre des temperature extremes.
J'avais acheter de la perlite car j'avais vu une personne qui utilisais de la perlite , de l'oxyde d'alumine , et du silicate de soude (durcisseur) pour faire un solide qui ressemble au final pas mal au brique réfractaire que j'ai ... devant la difficulté a trouver tout les ingredient a bas prix ( surtout l'oxyde d'alumine qui était sous forme de sable pour sableuse mais pas donné car calibré fin) et devant opportunité qu'il m’était offerte de me faire livrer des briques réfractaires par une société spécialiser en poterie a un prix raisonnable 70 € la dizaine de brique si je me souvient bien) . ben j'ai opter pour la dernière option plus durable et moins dispendieuse en temp..

demain je repond plus en precision j'avais louper vos postes
biz
Revenir en haut Aller en bas
Maxime

avatar

Messages : 1040
Date d'inscription : 22/04/2010
Age : 29
Localisation : Quimper

MessageSujet: Re: Petite forge/ grosse capacité de chauffe   Sam 28 Avr - 10:10

putaiiin j'ai perdu mon long message que je vennais de taper ...

DU coup pour refaire court ^^ :

J'ai pris un tube long d'1m a la base ( c'etait le plus petit de tuyeau d'abrevoir a cochon dispo ^^ )  je m'interressais surtout au extremité filetés mais 'ai laisser de la marge pour me permettre de recoupper quand la chaleur du foyer de forge aurais trop abimé la sorti de la tuyere. ce qui n'est pas vraiment encor le cas ^^.
Le but etait assi d'eloigner un peu la parti injecteur/moteur de souflerie de la  zone chaude (qui ne l'est pas vraiment finalement au vu de la relativement bonne etancheité de la petite forge)     au moin par conduction de chaleur dans le metal de la tuyere  (ce qui n'arrive finalement pas car  je retire le bruleur de la forge une fois a l'arret pour eviter tout problemes ).

Bref j'aurais pu faire plus court mais disons que ca eloigne un peut le moteur et la parti etancheifier avec de la filasse de la zonne chaude et quand j'ai fabriquer le tout je prefferais me laisser plus long que trop court ^^.

Pour la partie injecteur c'est assez facile j'avais un truc comme ca qui trainais:
(raccort aire comprimé )


alors j'y ai ajuster et tarauder le trou du coté filleté pour instaler ca :

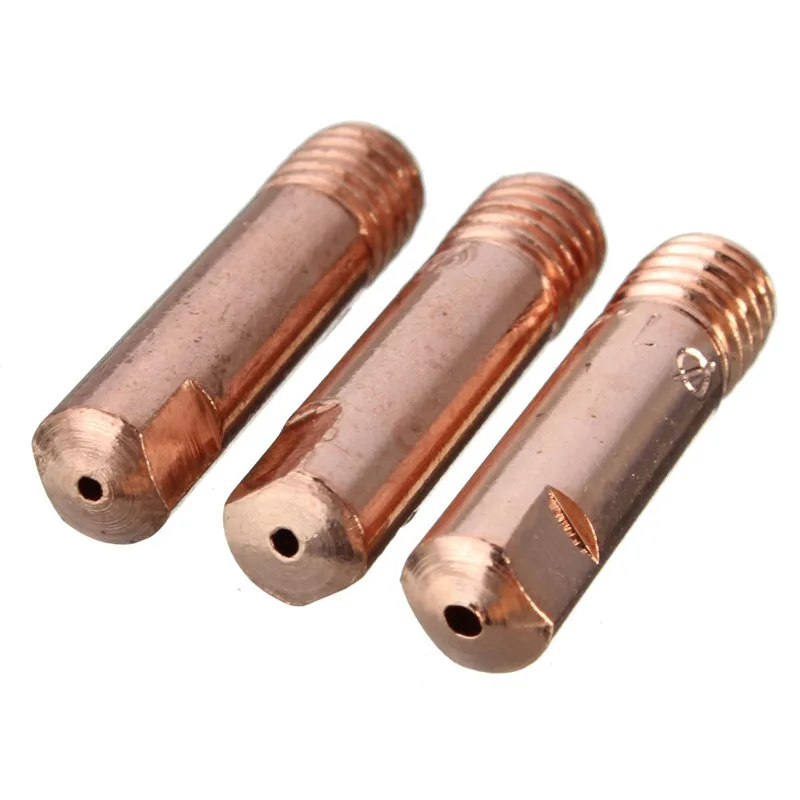

des buses cuivre de poste a souder mig


trouvable n'importe ou et dont les diametre peuvent etre choisis et changer assez facilement pour ajuster au besoin la puissance de mon bruleur

puis j'ai percer un bouchon laiton et tarauder au fillet de ma tetine (le filletage present d'origine)
un peut de teflon pour l'etancheité puis ensuite j'ai raccordé a mon tube (sur la photo vous voyez un raccord femelle/femelle  mais c'etait pour le test, j'ai mis un T pour connecter ma souflerie dessus

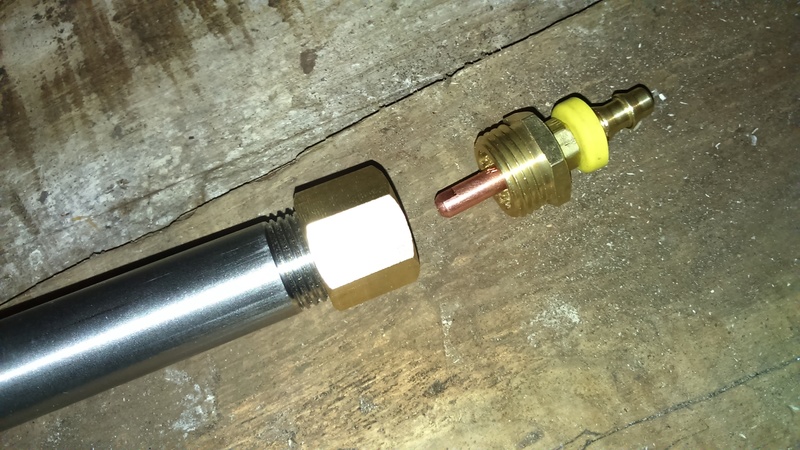

en photo degeu ca donne ca :






alors avec la forge pas besoin de mettre un embout rallentisseur de gaz pour accroché la flamme. Toutefois pour mes test hors forge j'avais utiliser un raccord femelle/femelle laiton dans lesquel j'avais forcer une rondelle anti devissement qui donne une belle forme a ma flamme ^^ on peut aussi prendre une rondelle est la percer regulierement de 5 ou 6 petit trous , le bute etant de créé une legere surpression a l'interieur de la tuyere :


Voila voila Si tu veux Doble on pourrais se caller pour realiser ca ensemble a mon atelier sur une journée.
Meme pas obliger d'avoir un ventilo soufflant on peut faire un bruleur venturie efficace pour vraiment pas grand chose. et de toute taille ...

Bises a tous !
Revenir en haut Aller en bas
Doblezeta

avatar

Messages : 7439
Date d'inscription : 29/10/2012
Age : 51
Localisation : Au bout du monde

MessageSujet: Re: Petite forge/ grosse capacité de chauffe   Sam 28 Avr - 15:51

Salut Max

Ben les grands photos font un grand post… Very Happy

Ça va me prendre un moment de réunir le matos en ce moment mais ça m'intéresse vraiment.
La forge tradi à des contraintes d'emplacement et matière première, ça conditionne bcp…
Je te préviens quand ça sera temps pour moi de le faire. Merci pour l'invitation !
Bien vu pour les buses MIG… Wink
