Comment faire ça ?

Bonjour,

Je voudrais réaliser la pièce ci-joint en dessin.

Je réfléchis à comment faire 9 cônes parfaitement coniques et droits mais là,....il y a une certaine difficulté dans la régularité.

Tailler dans la masse?!!!, ou lala.

Pour la matière, ça dépend. S'il y a soudure alors en laiton sinon peut importe.

Cette pièce me permettrait de faire un moule  pour sortir cette pièce en porcelaine par coulage d'une barbotine.

( je peux parler de moule cette fois-ci et pour ce cas particulier tout ce qui viendra après sera fait main. )

j'ai contacter des enseignes comme Franz, et des fabricants en chine qui ont gardé des méthodes traditionnelles dans les régions très réputées pour leur savoir-faire depuis des lustres, mais personne ne veux réaliser ça.

Cette pièce est simple, mais d'une grand difficulté du fait qu'elle soit conique. ( enfin pour moi)

Donc, j'en appelle à vous, si vous avez des idées sur la méthode de réalisation.

merci.

Alain

par la suite, sur la partie la plus grosse, il y aura une topaze de 10mm taillée au Québec. taille diamant.

Je vais peut-être dire une bêtise, mais j'aurais eu tendance à souder des fils demi-jonc autour d'un tube charnière...

Nos grands gourous auront sûrement une autre méthode

Olivier

coucou,
Si c'est pour faire un moule et que tu peu rattraper ta porcelaine avant cuisson , peut etre qu'une impression 3D pourrait fonctionné ?

si tu doit avoir une parfaite regularité de tes cotes, peut etre devrais tu t'orienter vers un tourneur fraiseur pour faire ca en alu par exemple ?

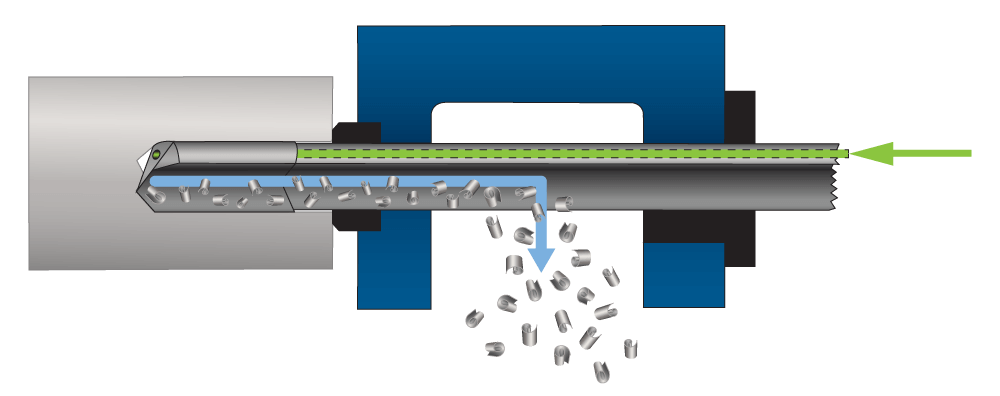

pour le faire soit meme peut etre une baguette de bois sculpté ? il te faudra tout de meme percer sur 115... pas si simple sans tour ! pour le bois on utilise des gun drill sur un tour pour faire des perces longues :

Il y a sûrement diverses méthodes pour faire le modèle maître.

Celle que j'imagine a priori serait du domaine d'un tourneur-fraiseur.

Utilisation d'un tour avec diviseur dans la poupée fixe (diviseur par 9).
Chariot de tournage conique avec équerre de fraisage et fraise de forme (comme pour la taille d'engrenages).
Les difficultés particulières que j'y vois, sont le réglage fin pour un angle si aigu,
et le besoin d'un appui arrière (du genre lunette à suivre) pour éviter la flexion de la pièce en cours de fraisage.

C'est une contribution sous forme d'idée, ce n'est pas un appel du pied pour une offre de service, je ne suis pas pro et n'ai pas le niveau pour cela.

bonjour et merci

vous m avez donnez une solution très simple finalement. je vais essaye a partir de scion de pèche. je sais qu il y en a des plein en fibre de verre qui finissent très fin.

sinon, j ai fait faire en 3D mais c est vraiment pas utilisable, j ai essaye de rattrapé le coup mais non, ca vas pas.

donc reste a faire du shopping rayon pèche.

pour respecte le cône, je prendrai un bout du scion plus gros et j y collerai tout au tour les sections qu il me faudra.



encore merci.

bonne journée.

Alain

Je dis cela ...pour dire que j'ai lu le sujet ...mais tout cela me dépasse fortement ...et dans l'idée et dans l'esprit donc je ne peux t'aider !

Sur de ça Eddy ?

L'objet à créer ne ressemblerait il pas à une épine d'oursin de ton île merveilleuse ?
