Roule-goupille haut de gamme !

Bonjour, je vous présente mon roule-goupille actuel, que j'ai détourné de l'usinage !!
Il s'agit simplement d'un porte-pinces destiné initialement à la préhension de fraises de petites dimensions pour utilisation sur fraiseuse.
Le porte-pinces est de type ER, les pinces ER sont des pinces TRES TRES répandues, et on en trouve facilement de très bonne qualité y compris chez nos amis chinois. Le diamètre du porte-outil est le même que celui de l'écrou de serrage : 12 mm, ce qui est très satisfaisant coté prise en main.
La capacité du jeu de pinces ER8 s'étend de 0,5mm à 5,5mm. Chaque pince a une amplitude de serrage de 0,5 mm ce qui fait que l'on peut serrer n'importe quel diamètre compris entre 0,5 et 5,5 mm.
On peut aussi imaginer le même roule-goupille mais en ER11, qui a toujours une capacité de serrage de 0,5 mm par pince, mais le jeu complet de pinces couvrira cette fois la gamme de 0,5 à 7mm. On en trouve aussi en diamètre de porte-outils de 12mm pour la queue, mais l'écrou de serrage doit être un peu plus gros en ER11 (15 environ ???).

Le prix par exemple pour un porte-pinces ER11 + le jeu de pinces complet + la clé de serrage (clé parfaitement inutile pour cet usage de roule goupille) sur un site chinois s'élève environ à 20€.

Voila, depuis peu j'utilise ca et je suis enchanté car je peux enfin serrer tout et n'importe quoi efficacement et sans prise de tête !!!!

Je vous le montre en ER8, avec un roule-goupille normal à coté, pour comparaison !







Bonnes fêtes de fin d'année à tous,
a+
Cédric

Bravo !

Détournez !...détournez !...il en restera toujours quelque chose d'utile à utiliser ...

En effet, je suis assez fan du détournement d'objets ! Souvent certaines objets ont tout pour plaire dans un second usage pas forcément connu !
Quelle joie de pouvoir utiliser pour autre chose un objet qui dormait dans un tiroir inutilement !

Bonjour cudrouc,

Super.......

Je viens de commander deux jeu de ces outils, trouvé sur Ebay avec cette référence: C10 Er8A 100L Collet Chuck Holder + 7Pcs Precision Er8 Spring Collet Set W4M4

Pour les deux jeux j,ai payé : 45,34 $ canadiens soit plus ou moins 30 euros.

Vivent les détournements d'outils.

Merci encore pour cette information.



Michel Zim

Bonjour
Super outil!
Sûrement très très précis.
Pour ma part c'est un peu cher pour l'usage que j'en fais. Justement pas besoin d'une si grande précision.

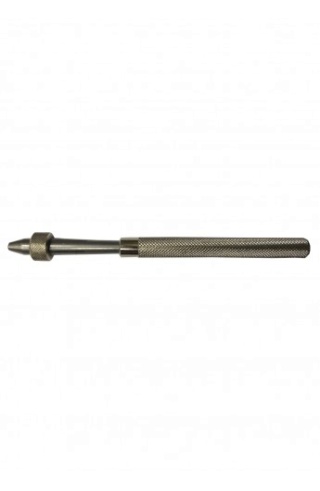

Pour avoir un porte mandrin plus polyvalent (ou pince à morille! C'est le nom sur les sites d'outillage) il y a aussi le modèle double avec des mandrins réversibles ce qui augmente la capacité. De 0mm à 3,5mm

Ou encore le modèle suivant

Plutot autour de 6 euros chacun.

Génial Michel !!
C'est pas cher, et la qualité sera déjà très bonne : C'est prévu pour travailler sur fraiseuse !!
La désignation de l'outil commandé signifie la chose suivante :
C10 : Diamètre de queue 10 mm
ER8 : Pour pinces ER de type ER8
A : ER8 "A" signifie que c'est un écrou hexagonal.
100L : Longueur de queue 100 mm

Mon modèle est un C12 ER8M 100L (ER8"M" pour avoir un écrou de serrage rond à encoches) un C12 ER8M est totalement de diamètre 12 du début à la fin !

Un conseil pour Michel s'il n'a pas l'habitude de ces pinces : Pour positionner une pince dans le porte-pince il ne faut pas la positionner dans le corps de l'outil, mais dans l'écrou de serrage !
Il faut l'enfiler de travers pour la clipser puis ensuite elle tiendra toute seule dans l'écrou.
A ce moment là on peut enfiler la pince et l'écrou sur le porte-pince !

C'est très rapide, mais il faut bien respecter cet ordre !!
S'il le faut je ferai une petite vidéo ce soir !



a bientôt et joyeux détournement !!
:-)

En effet TimTamTom, c'est moins cher !!
Moi j'avais des porte-pince ER8 en rabe pour ma fraiseuse, et je n'utilisais jamais mes roule goupilles car je tombais toujours à coté des dimensions des pinces qu'il y avait dedans !
Plutôt que d'en acheter un autre, j'ai utilisé ça et il se trouve qu'au final ca s'avère génial !!!

Je suis sûr que c'est super! Si j'en trouve un jour en brocante ou ailleurs je n'hésiterai pas à les prendre. Merci pour le tuyau

Bonjour Cudrouc,

Merci beaucoup pour les informations supplémentaires. Je prends note. Cela me sera utile lorsque je les recevrai.

Très belle journée.

Très bon dimanche.

Michel Zim ( Vivement le premier et le deux...un peu de repos...)
