 Chaton 4 griffes à partir d'un fil carré tréfilé

Voir le sujet précédent Voir le sujet suivant Aller en bas
Aller à la page : 1, 2  Suivant
AuteurMessage
Macma

avatar

Messages : 4822
Date d'inscription : 10/04/2012
Age : 56
Localisation : Label Blonde

MessageSujet: Chaton 4 griffes à partir d'un fil carré tréfilé   Jeu 12 Sep - 15:59

Bonjour à toutes et à tous ! Very Happy

Voici un petit "step by step" pour fabriquer un châton 4 griffes.

Pour cet exemple, j'ai pris une pierre ronde de 6.6mm de diamètre.

J'ai passé au tréfiloir un petit lingot, et me suis arrêté à une section carrée de 65/10 :



Dresser ensuite la partie du lingot exploitable (scier l'extrémité aléatoire) et couper à la dimension voulue ce qui va former la base du châton.
Selon l'usage à laquelle est destinée le châton, on prendra une hauteur plus ou moins grande.
Dans l'exemple, je pars sur un pendentif.
La pointe de la culasse de la pierre doit donc être au plus près de la base du châton.
en l'occurrence, j'ai coupé à 3.15mm :

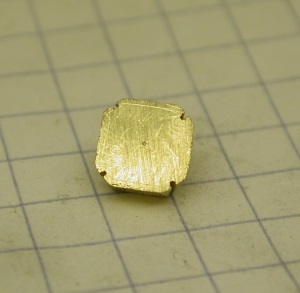

Avec la pierre collée sur le plané, on voit que la pierre dépasse à peine :



Faire ensuite des pans obliques pour que la base soit plus petite que le dessus de la ceinture (retrait de 6/10 tracé au compas) :



Cette étape n'est pas obligatoire, mais il est tout de même préférable d'avoir un châton de cette forme.

Marquer ensuite au bocfil l'emplacement des griffes qui seront ensuite encrânées avec une fraise fissure droite de 9/10 de diamètre :



Tracer les divisions au compas pour que ce bloc de métal devienne deux parties distinctes :





Ouverture au bocfil pour former les 2 ceintures (ceinture supérieure : 15/10, ceinture inférieure : 8.5/10).
On doit laisser une partie au centre qui reste solidaire, pour éviter de se retrouver avec les 2 ceintures désolidarisées.
Encrânement en prévision des griffes à venir :





Griffes soudées.
Centre dégagé avec foret et fraises boules et flammes :



C'est seulement maintenant que je façonne à la lime carrée l'arrondi extérieur du châton :





Châton terminé avec pierre posée, prête à être sertie :



Temps d’exécution : à peu près 1 heure (quand on en a fait quelques-uns).

Je n'ai sûrement pas été clair à toutes les étapes de la réalisation, donc si questions, n'hésitez pas ! Very Happy

Bonne fin de journée à vous.

Amicalement, didier

_________________
"Ni dieu, ni maître, même nageur !" - Jean Yanne
Revenir en haut Aller en bas
http://mariusjulien.wix.com/macma
Admin
Admin
avatar

Messages : 28021
Date d'inscription : 05/08/2009
Age : 64
Localisation : Québec Canada Voie Lactée Laniakea

MessageSujet: Re: Chaton 4 griffes à partir d'un fil carré tréfilé   Jeu 12 Sep - 16:55

Bonjour Macma,

Démonstration plus que parfaite. cheers cheers

Cela t'étonneras peut être...mais je serai incapable de faire ce chaton en une heure...

Il me faudrait certainement au moins le double.Embarassed

J'imagine que l’avantage de cette procédure est de pouvoir faire ce chaton griffe avec un très petit lingot de départ.

Belle journée et encore merci d,avoir pris le temps de faire toutes ces photos...voilà un tuto qui aura du succès..cheers cheers

Michel Zim
sunny

_________________
Tout ce qui vaut la peine d'être fait, vaut la peine d'être bien fait.
Revenir en haut Aller en bas
http://www.zimmermann-quebec.com
Macma

avatar

Messages : 4822
Date d'inscription : 10/04/2012
Age : 56
Localisation : Label Blonde

MessageSujet: Re: Chaton 4 griffes à partir d'un fil carré tréfilé   Jeu 12 Sep - 17:25

Bonjour Michel,

Merci pour ces mots réconfortants. Wink

C'est ta réponse dans un autre sujet qui m'a fait pensé à proposer ce tuto.
C'est fou le nombre de manière que l'on a pour un faire un châton griffes !

En ce qui concerne, le temps, c'est le temps avec un châton tel que sur la photo : à savoir pas d'émeri, pas d'anneau et de bélière soudés, pas de polissage.
Il est certain que tout compris, on est à plus de 2 heures (presque 3 à mon avis)!

Citation : "J'imagine que l’avantage de cette procédure est de pouvoir faire ce chaton griffe avec un très petit lingot de départ."

Je vois plusieurs avantages à faire un châton de cette façon :
- avoir un châton parfaitement adapté à la pierre, tant pour le diamètre que pour la hauteur que l'on souhaite.
- être sûr du parallélisme pour les ceintures, pour peu que l'on ait été  attentif à bien dresser son plané de départ et que le "haut" et le "bas" du plané soit bien parallèles.
- pour une pierre de plus petit diamètre (jusqu'à 4mm), je trouve le temps d'exécution et la mise en œuvre assez simple.

Bonne après-midi à toi !Cheese

Amicalement, didier

_________________
"Ni dieu, ni maître, même nageur !" - Jean Yanne


Dernière édition par Macma le Dim 30 Mar - 8:49, édité 1 fois
Revenir en haut Aller en bas
http://mariusjulien.wix.com/macma
Admin
Admin
avatar

Messages : 28021
Date d'inscription : 05/08/2009
Age : 64
Localisation : Québec Canada Voie Lactée Laniakea

MessageSujet: Re: Chaton 4 griffes à partir d'un fil carré tréfilé   Jeu 12 Sep - 17:33

Bonjour Macma,

Même sans l'anneau et la bélière.....je prendrai plus de temps qu'une heure....je peux donc me consider comme un peu lent à la cheville.

Je crois qu'un des avantages de ta méthode est de pouvoir trouver facilement la division en 4 pour répartir les griffes. moi je passe presque toujours par un tube, et je cherche la division en 4 avec un compas.

Pour tout le reste, la procédure est identique....surtout pour la partie ajourée qui ne peut que réussir à la perfection.

Encore merci pour tes photos généreuses.

Belle journée....  ici il pleut affraid  comme en Br............ non il pleut tout simplement Wink

Cheese

Michel Zim
sunny

_________________
Tout ce qui vaut la peine d'être fait, vaut la peine d'être bien fait.
Revenir en haut Aller en bas
http://www.zimmermann-quebec.com
Macma

avatar

Messages : 4822
Date d'inscription : 10/04/2012
Age : 56
Localisation : Label Blonde

MessageSujet: Re: Chaton 4 griffes à partir d'un fil carré tréfilé   Jeu 12 Sep - 17:42

Oui bien sûr ! Embarassed
Le fait de se servir des 4 pans coupés (aplatis) du tréfiloir.

Tellement évident que j'en avais oublié le principal ! Embarassed
Heureusement que tu veilles !

Ce doit être l'âge... à moins que ce ne soit la pluie.
Oui, étonnamment, il pleut aussi ici ! Laughing

Amicalement, didier Cheese  Cheese

_________________
"Ni dieu, ni maître, même nageur !" - Jean Yanne
Revenir en haut Aller en bas
http://mariusjulien.wix.com/macma
Tim



Messages : 2069
Date d'inscription : 10/11/2011
Age : 44
Localisation : Mamoudzou

MessageSujet: Re: Chaton 4 griffes à partir d'un fil carré tréfilé   Jeu 12 Sep - 17:42

Hello,

super tutoriel!!
Merci macma pour tes photos, c'est très clair et bien expliqué.

Que fais-tu des limailles au fait? tu les traites toi-même ou tu délègues?


bonne soirée!
Revenir en haut Aller en bas
Macma

avatar

Messages : 4822
Date d'inscription : 10/04/2012
Age : 56
Localisation : Label Blonde

MessageSujet: Re: Chaton 4 griffes à partir d'un fil carré tréfilé   Jeu 12 Sep - 17:43

Oui bien sûr ! Embarassed
Le fait de se servir des 4 pans coupés (aplatis) du tréfiloir.

Tellement évident que j'en avais oublié le principal ! Embarassed
Heureusement que tu veilles !

Ce doit être l'âge... à moins que ce ne soit la pluie.
Oui, étonnamment, il pleut aussi ici ! Laughing

Amicalement, didier Cheese  Cheese

_________________
"Ni dieu, ni maître, même nageur !" - Jean Yanne
Revenir en haut Aller en bas
http://mariusjulien.wix.com/macma
Admin
Admin
avatar

Messages : 28021
Date d'inscription : 05/08/2009
Age : 64
Localisation : Québec Canada Voie Lactée Laniakea

MessageSujet: Re: Chaton 4 griffes à partir d'un fil carré tréfilé   Jeu 12 Sep - 17:46

Bonjour Macma,

Et quand on vieilli...... il arrive de se répéter......Laughing Laughing Laughing

Je blague.....

Belle journée

Michel Zim
sunny

_________________
Tout ce qui vaut la peine d'être fait, vaut la peine d'être bien fait.
Revenir en haut Aller en bas
http://www.zimmermann-quebec.com
Macma

avatar

Messages : 4822
Date d'inscription : 10/04/2012
Age : 56
Localisation : Label Blonde

MessageSujet: Re: Chaton 4 griffes à partir d'un fil carré tréfilé   Jeu 12 Sep - 17:48

Bonjour Tim,

Merci pour les compliments, mais avec les sujets que tu nous envoies, la barre est haute.
Y'a donc un minimum à atteindre si on veut pas passer pour une bouse ! Laughing

Les limailles Or Jaune ou Rose, Argent, je m'en charge moi-même :
 - aimant,
 - brûlage sommaire des impuretés,
 - borax en poudre
 - et pour bien nettoyer, assainir le lingot quand il est en fusion, un peu de bois...

Amicalement, didier

_________________
"Ni dieu, ni maître, même nageur !" - Jean Yanne


Dernière édition par Macma le Jeu 12 Sep - 17:52, édité 1 fois
Revenir en haut Aller en bas
http://mariusjulien.wix.com/macma
Macma

avatar

Messages : 4822
Date d'inscription : 10/04/2012
Age : 56
Localisation : Label Blonde

MessageSujet: Re: Chaton 4 griffes à partir d'un fil carré tréfilé   Jeu 12 Sep - 17:51

Re Michel,

Laughing  Laughing  Laughing

C'est le forum qui m'a fait un coup de Calgon.
Ca pédalait dans la semoule, la réponse tardait à arriver sur le forum...
Et puis paf !!! 2 d'un coup!
Tout augmente ma brave dame... Laughing

_________________
"Ni dieu, ni maître, même nageur !" - Jean Yanne
Revenir en haut Aller en bas
http://mariusjulien.wix.com/macma
Admin
Admin
avatar

Messages : 28021
Date d'inscription : 05/08/2009
Age : 64
Localisation : Québec Canada Voie Lactée Laniakea

MessageSujet: Re: Chaton 4 griffes à partir d'un fil carré tréfilé   Jeu 12 Sep - 17:58

Laughing Laughing Laughing Laughing Laughing Laughing

Il m'arrive la même chose parfois...

Cheese Cheese Cheese

Belle fin de journée malgré le soleil...sunny

Michel Zim
Embarassed

_________________
Tout ce qui vaut la peine d'être fait, vaut la peine d'être bien fait.
Revenir en haut Aller en bas
http://www.zimmermann-quebec.com
PascalV

avatar

Messages : 989
Date d'inscription : 14/03/2012
Age : 51
Localisation : Côte d'Opale

MessageSujet: Re: Chaton 4 griffes à partir d'un fil carré tréfilé   Jeu 12 Sep - 19:58

Bonsoir,
Super tuto Didier, ça vaut quasiment un vidéo!
Quand tu parles d'utiliser le compas pour marquer la ceinture et la bate, tu utilises ton compas pour tracer une parallèle au sommet et la,même chose en bas?
Pascal
Revenir en haut Aller en bas
http://pascalvennin.com
Macma

avatar

Messages : 4822
Date d'inscription : 10/04/2012
Age : 56
Localisation : Label Blonde

MessageSujet: Re: Chaton 4 griffes à partir d'un fil carré tréfilé   Jeu 12 Sep - 20:08

Bonjour Pascal ! Very Happy

Merci pour tes commentaires chaleureux !
C'est toujours réconfortant de savoir que ça peut aider !

En ce qui concerne le tracé, c'est tout bon !
T'as tout bien compris ! cheers

Bonne soirée, didier

** Bravoet merci pour tes dernières productions (que je n'ai pas commentées...Embarassed, mais que j'ai appréciées ).

_________________
"Ni dieu, ni maître, même nageur !" - Jean Yanne
Revenir en haut Aller en bas
http://mariusjulien.wix.com/macma
Guy Audette

avatar

Messages : 1952
Date d'inscription : 10/05/2012
Age : 17
Localisation : Ville de Québec

MessageSujet: Re: Chaton 4 griffes à partir d'un fil carré tréfilé   Sam 14 Sep - 13:03

Salut Didier,

Merci pour ce tuto. Je remarque que c'est le deuxième chaton que tu nous offres en démo avec cette technique des 4 pans préparés au laminoir.

Faudra lui donner un nom (La technique Macma du sertissage). Wink

Merci pour tout c'est génial...avec tes commentaires et ceux des membres du forum je progresse pas à pas tous les jours...encore et encore. Et parfois un pas de géant comme ton dernier coup.

Bye et bon samedi

_________________
Guy Very Happy
Revenir en haut Aller en bas
Macma

avatar

Messages : 4822
Date d'inscription : 10/04/2012
Age : 56
Localisation : Label Blonde

MessageSujet: Re: Chaton 4 griffes à partir d'un fil carré tréfilé   Sam 14 Sep - 13:32

Bonjour Guy,

Toujours un plaisir de te lire ! Very Happy

Et bien content que ça t'aies plu !

J'ai montré cette façon de faire un châton pour avoir une technique de plus à son arc.
Après, on choisit selon son humeur, ses préférences, le métal dont on dispose...
Le but étant de connaître le maximum de procédés pour un même résultat.
Procédés que l'on utilisera en connaissance de cause.

Bon week-end à toi. Cheese

Amicalement, didier

_________________
"Ni dieu, ni maître, même nageur !" - Jean Yanne
Revenir en haut Aller en bas
http://mariusjulien.wix.com/macma
alain taiwan

avatar

Messages : 133
Date d'inscription : 07/08/2017
Localisation : Taiwan

MessageSujet: Re: Chaton 4 griffes à partir d'un fil carré tréfilé   Ven 25 Aoû - 3:12

bonjour,

moi je déterre les post lol!

mais un truc qui me saut a l œil, tu fait pas un chanfrein sur la ceinture du haut ou repose la pierre? !!


merci.

Revenir en haut Aller en bas
https://www.facebook.com/法國Anais吉拿棒-1591751591036604/
Admin
Admin
avatar

Messages : 28021
Date d'inscription : 05/08/2009
Age : 64
Localisation : Québec Canada Voie Lactée Laniakea

MessageSujet: Re: Chaton 4 griffes à partir d'un fil carré tréfilé   Ven 25 Aoû - 4:01

Bonjour alain taiwan,

Tu auras remarqué que le chaton est encore brut et que cette ceinture a une dimension plus petite que celle de la pierre. Donc invisible vu du dessus.

Oui, il est possible de faire un tout petit petit chanfrein sur le haut de la ceinture, mais on peut aussi compter sur le simple fait de polir ce chaton pour que le polissage rende cet angle brillant et donc comme si on y avait fait un tout petit petit chanfrein..

Macma, au besoin, pourra te confirmer que ce sera le polissage qui collaborera à une finition parfaite pour des chatons ajourés avec griffes comme celui-ci.

Belle et bonne journée.

Michel Zim
sunny


_________________
Tout ce qui vaut la peine d'être fait, vaut la peine d'être bien fait.
Revenir en haut Aller en bas
http://www.zimmermann-quebec.com
alain taiwan

avatar

Messages : 133
Date d'inscription : 07/08/2017
Localisation : Taiwan

MessageSujet: Re: Chaton 4 griffes à partir d'un fil carré tréfilé   Ven 25 Aoû - 4:54

merci Michel.

je fait toujours un chanfrein qui vient a zéro sous la pierre mais je fessai fausse route. a l avenir je vais faire comme ca et en plus ca sera plus simple.

bonne journée ou nuit, je connais pas le décalage horaire entre nous deux. moi 10h52 le matin. j ai 7 ou 8h par rapport a la France.
Revenir en haut Aller en bas
https://www.facebook.com/法國Anais吉拿棒-1591751591036604/
Admin
Admin
avatar

Messages : 28021
Date d'inscription : 05/08/2009
Age : 64
Localisation : Québec Canada Voie Lactée Laniakea

MessageSujet: Re: Chaton 4 griffes à partir d'un fil carré tréfilé   Ven 25 Aoû - 5:07

Bonjour alain taiwan'

Moi je suis à Québec au Canada, nous avons 6 heures de moins que l'heure de France.

Alors, si il n'est pas trop tard, je te souhaite un bon appétit pour ce midi.

Belle journée à toi

Michel Zim
sunny




_________________
Tout ce qui vaut la peine d'être fait, vaut la peine d'être bien fait.
Revenir en haut Aller en bas
http://www.zimmermann-quebec.com
alain taiwan

avatar

Messages : 133
Date d'inscription : 07/08/2017
Localisation : Taiwan

MessageSujet: Re: Chaton 4 griffes à partir d'un fil carré tréfilé   Ven 25 Aoû - 5:17

j ai aussi remarque que le diamètre de la ceinture du haut, son positionnement en hauteur "a", du diamètre de la ceinture du bas était déterminé par l encoche "c" fait dans la griffe et finalement vas déterminé l'angle "b" de la griffe,

l'angle "b" de la griffe laisse une petite marge de manœuvre suivant l esthétique qu'on veux lui donne.


Revenir en haut Aller en bas
https://www.facebook.com/法國Anais吉拿棒-1591751591036604/
Admin
Admin
avatar

Messages : 28021
Date d'inscription : 05/08/2009
Age : 64
Localisation : Québec Canada Voie Lactée Laniakea

MessageSujet: Re: Chaton 4 griffes à partir d'un fil carré tréfilé   Ven 25 Aoû - 5:33

Bonjour alain taiwan,

Oui, ce sont bien tous ces paramètres qui déterminent la construction d'un chaton.

En fonction du bijou à fabriquer, un chaton ne sera pas nécessairement en tout point identique et ce pour une même pierre, que ce soit pour une bague, pour une boucle d'oreille, pour un pendentif, pour un collier, pour un diadème, pour un bracelet etc..etc..

En plus des angles, les épaisseurs de plané de départ et les dimensions de fil carré laminé ou de fils ronds pour les griffes seront eux aussi à bien choisir, tout en prenant en considération les caractéristiques mécaniques de l’alliage du métal précieux choisi.

Esthétique et solidité devront aussi guider toutes ces décisions.

Belle et bonne journée.

Michel Zim
sunny

_________________
Tout ce qui vaut la peine d'être fait, vaut la peine d'être bien fait.
Revenir en haut Aller en bas
http://www.zimmermann-quebec.com
alain taiwan

avatar

Messages : 133
Date d'inscription : 07/08/2017
Localisation : Taiwan

MessageSujet: Re: Chaton 4 griffes à partir d'un fil carré tréfilé   Ven 25 Aoû - 6:27

6h de moins qu'en France et moi 7-8 heure de plus, cela nous fait un sacre décalage horaire donc finalement je devrai voir les em... venir avants car je suis dans le futur. mais ca marche pas, elles arrive toujours sans que je puisse les voir. lol

merci Michel, merci a tous de donner autant de vous.

Cheese
Revenir en haut Aller en bas
https://www.facebook.com/法國Anais吉拿棒-1591751591036604/
Macma

avatar

Messages : 4822
Date d'inscription : 10/04/2012
Age : 56
Localisation : Label Blonde

MessageSujet: Re: Chaton 4 griffes à partir d'un fil carré tréfilé   Ven 25 Aoû - 10:31

Bonjour alain taiwan,

Désolé, j'arrive un peu après la bataille !!! Laughing
Je n'ai pas bien compris l'histoire du chanfrein en haut du chaton, mais bon, visiblement, vous avez réussi à vous comprendre Michel et toi ! cheers

Sur ton dernier schéma, la bâte supérieure est trop fine et trop éloignée de la base.

La théorie est une chose, bien utile au demeurant, mais au moment de la réalisation, il est aussi important de savoir s'adapter.
A chaque pierre correspondra un chaton spécifique, qui sera adapté à la hauteur de la pierre, à la forme et à l'épaisseur de la culasse, qui sera aussi adapté à la fabrication à laquelle elle est destinée (bague, pendentif, boucles d'oreille).
Je pense que tu as bien compris les bases de construction de ce chaton et la pratique et tes préférences esthétiques feront le reste.

sunny

_________________
"Ni dieu, ni maître, même nageur !" - Jean Yanne
Revenir en haut Aller en bas
http://mariusjulien.wix.com/macma
Admin
Admin
avatar

Messages : 28021
Date d'inscription : 05/08/2009
Age : 64
Localisation : Québec Canada Voie Lactée Laniakea

MessageSujet: Re: Chaton 4 griffes à partir d'un fil carré tréfilé   Ven 25 Aoû - 18:09

Bonjour Macma,

Sur ton dernier schéma, la bâte supérieure est trop fine et trop éloignée de la base.

Exact......j'aurais du le voir et surtout en faire la remarque.

Belle et bonne journée à toi

Michel Zim
sunny



_________________
Tout ce qui vaut la peine d'être fait, vaut la peine d'être bien fait.
Revenir en haut Aller en bas
http://www.zimmermann-quebec.com
alain taiwan

avatar

Messages : 133
Date d'inscription : 07/08/2017
Localisation : Taiwan

MessageSujet: Re: Chaton 4 griffes à partir d'un fil carré tréfilé   Ven 25 Aoû - 18:50

oula, il ne faut pas prendre mon schéma a la lettre, je l ai fait juste comme ca sans rien respecter, c était juste pour donner le rapport qu il y a entre les diffèrent élément et comment ils influs les un par rapport au autre. enfin c était ma déduction personnel.

j ai constater que la petite encoche dans la griffe donne beaucoup d indication au volume.


Michel a dit " il faut observer alors j observe.

mais merci a vous.

en se moment je suis pas trop a la cheville car mon entreprise a besoin de moi mais des que j ai un peux de temps, j y retourne.



Revenir en haut Aller en bas
https://www.facebook.com/法國Anais吉拿棒-1591751591036604/
Contenu sponsorisé




MessageSujet: Re: Chaton 4 griffes à partir d'un fil carré tréfilé

Revenir en haut Aller en bas

Chaton 4 griffes à partir d'un fil carré tréfilé
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 1 sur 2Aller à la page : 1, 2  Suivant
 Sujets similaires
-
» Chaton avec griffes en fil rond
» Quelle hauteur pour un chaton 4 griffes ?
» Un chaton or six griffes pour une améthyste poire..............
» A étages forme carrée ou rectangle
» serti clos ou griffe pour iolite carrée !

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Bijoux à la cheville :: TECHNIQUES ET ÉTAPES :: Techniques et étapes de travail-
Sauter vers:
