AUTOPSIE D'UN TREFILOIR

Bonjour a toutes et tous.
En février j'ai eu la chance d’acquérir un gros lot de vieux outils. Parmi ceux ci une magnifique filière datant de 1792 (en photo sur un autre post) Mais aujourd'hui on s’intéresse au tréfiloir.

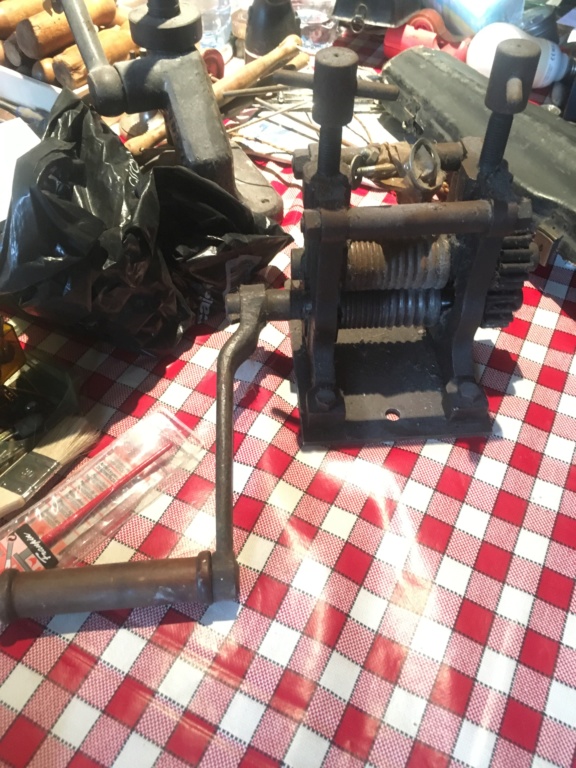

A première vu il semblait vieux, rouillé et très sale.....!! Alors le lendemain de son arrivé je me suis mis au travail. Premièrement c'est un boulot salissant, alors un tablier est le bienvenue.
L'outillage est restreint:
-Une clé a molette pour le démontage
-un bac avec du white spirit
-un pinceau
-une brosse métallique
-une brosse laiton (pour les paliers en bronze et les rouleaux )
-de la paille de fer pour les rouleaux
-un grand chiffon
-des gants (pour ceux qui veulent garder les mains propres, ou qui n'aiment pas l'odeur persistante du white )

Suivons le démontage en photos :



[url=https://servimg.com/view/20095575/8]

On peut voire les marques sur les engrenages :
un point pour le haut
deux points pour celui du bas
le bout des axes des rouleaux ont les mêmes marques



les vis de butée de tension se sont bien dévissées, juste un peut de gène du a la crasse  Une de nettoyée !

les rouleaux sont en bonne état, un peut de rouille mais ça part très vite !! L’état de la surface qui frotte sur les paliers est excellent !!

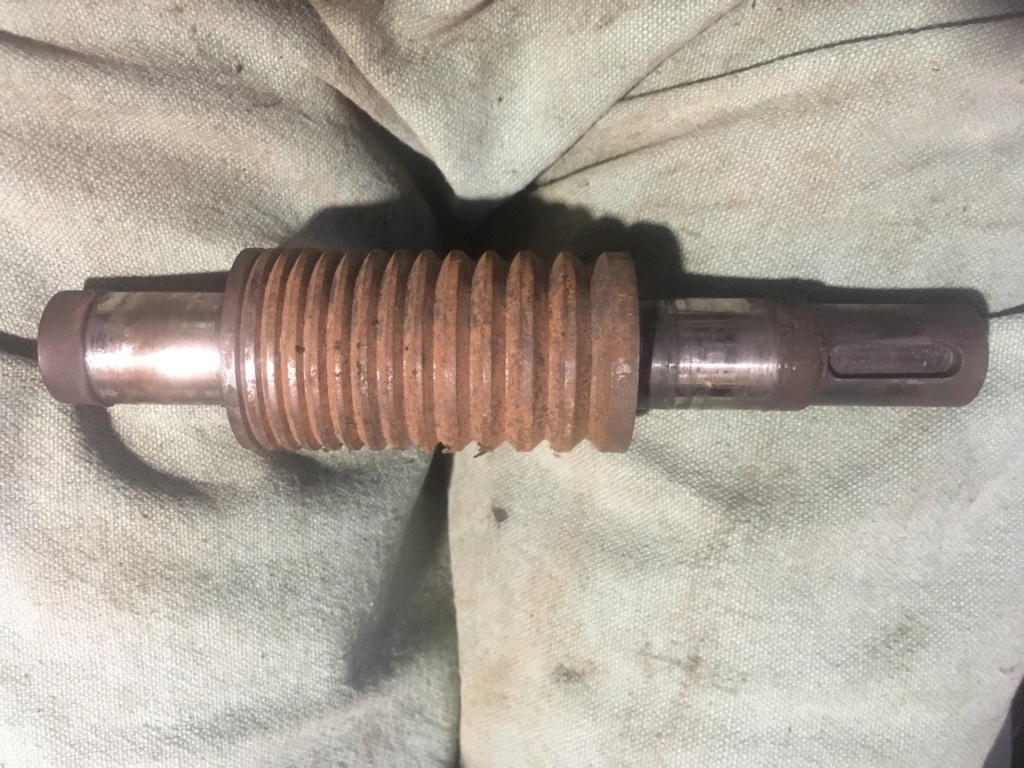

un rouleau nettoyé ! Je crois que je suis tombé sur du materiel qui a été bien entretenu ......

on voit bien le point de référence qui nous permettra de tout remonter dans le bon sens....

bon y a un peut plus de taffe sur le second rouleaux....

Maintenant les paliers bronze....

Ça vous démange pas de venir frotter toute cette vieille graisse avec moi ? non ?     alors je continu:

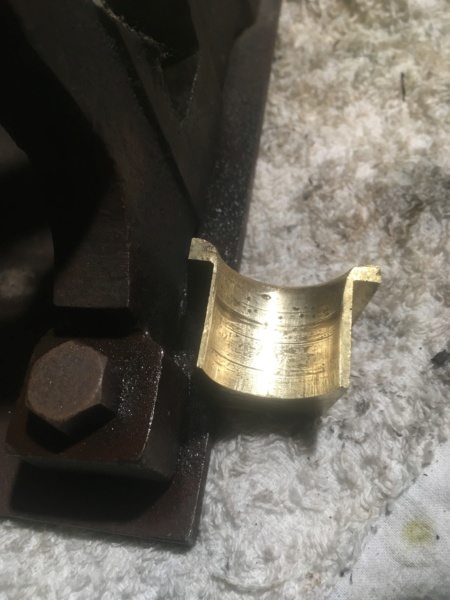

A votre avis l’état des paliers , aussi bien que le reste ?

Ils sont vraiment bien, je suis surpris ! Bien sur des coups, des rayures mais maintenant que ça brille
je suis ravi....


Tout a fait opérationnel pour encore plusieurs dizaines d'années avec un entretien régulier....

Y a encore du boulot sur la structure, le siège des paliers est impecable...

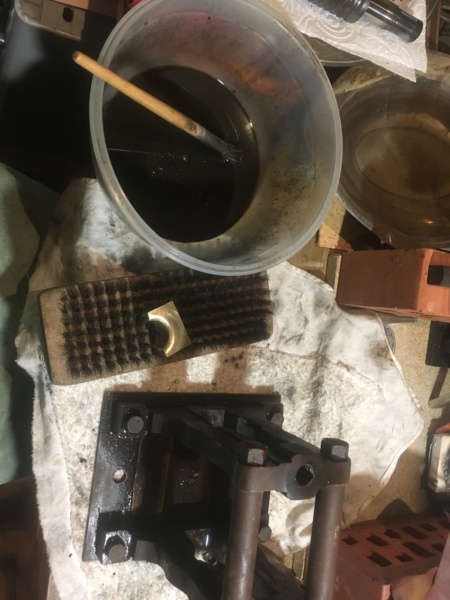

mais prenons une petite pose pour regarder les outils utiles a cette renaissance :
pinceau, white-spirit, brosse métallique et laiton.....et de l'huile de coude....

Ça y est toutes les parties mobiles sont nettoyées.....plutôt belle cette mécanique

On remarque sur les paliers du haut l'usinage concave avec picot centrale qui permet de caler la vis
de buté pour le réglage de l'ouverture.

Gros plan sur l'outil le plus important du nettoyage ....

Avant la poursuite du démontage de la structure je note l'emplacement de chaque pièce , n'ayant pas vue de marque

J'ai pris la grosse clé a molette .... ils avaient pas été dévissés depuis longtemps ces écrous !!!!

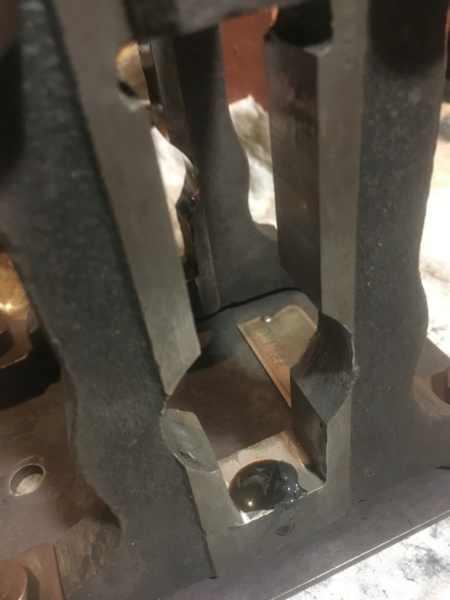

petite vision furtive de la plaque....on y reviendra bientôt

Mon bute pour ce nettoyage est de garder au maximum la patine intacte de ce vénérable outil ....

on protège la plaque avec du scotch avant de brosser la base

Ah ! La plaque....d'abord j'ai découvert des paillettes d'or dessous en nettoyant, alors je les ai  soigneusement mises de coté avant de les remettre une fois le travail terminé ! Peut être date t'elles  de la première guerre mondiale ? J'imagine une fiancée faire fondre sa bague pour faire confectionner une médaille porte bonheur a son amoureux de poilu...!!!!! Et vous ? de l'imagination ?


En recherchant des informations sur:
R.WOELFFLING
44 RUE ETIENNE MARCEL
PARIS
j'ai trouvé qu'il s’était installé comme artisan bijoutier a Paris en 1912 (registre du commerce)
Il y a aussi une société de fabrication de matériel pour bijoutier joaillier de 1930 A 1935 au même nom R.WOELFFLING et ALEXANDRE différente  adresse....

C'est très émouvant tout cela et me prend a rêver de ces anciens temps....

Au remontage rien de particulier, on graisse toutes les parties mobiles, engrenages, paliers..
Bien sur on suit les repèrent que l'on avait judicieusement placés pour tous remonter dans le bon sens...!!!

Bonsoir letug,

Merci pour cet agréable récit!
C'est toujours sympa de voir un pas à pas affectueux auprès d'un si bel outils.

Hâte de le voir tout beau tout bien remis en état, et aussi hâte de le voir sortir son premier fil, de sa nouvelle vie !!

à plus
Corentin

De la paille de fer sur la poignée bois et une huile ou une cire pour le nourrir....ça peut pas faire de mal.....
C'est fini.....

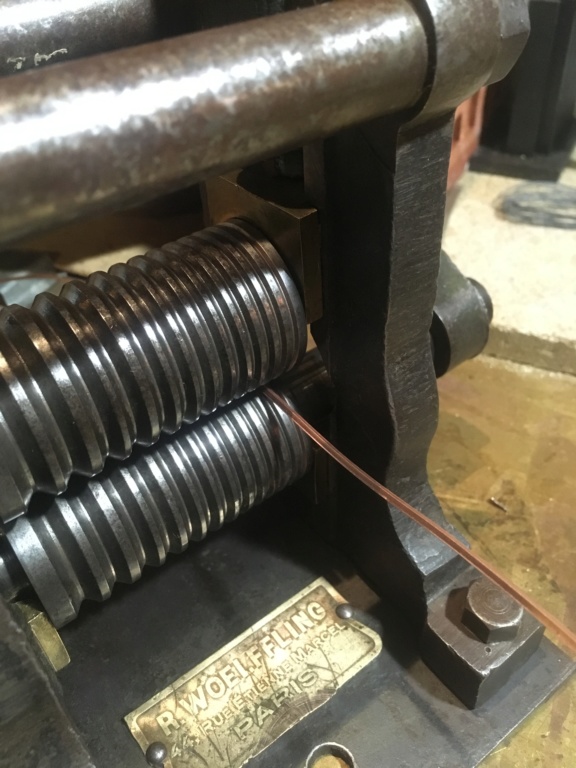

Trop impatient alors j'ai pris un fil de cuivre qui traînais


J'espére que ce petit voyage trefilesque vous a plu ....Si vous avez des questions, des humeurs, remarques........
A bientôt
letug

Super!
C'est très sympa de voir ce bel outil mis à nu.

Ah ben t'es hyper réactif didon !!

SU-PERBE !
Bravo!

Merci Nanosaure et 41 pour vos commentaires......
ça encourage a faire d'autres reportages sur les outils.....

Effectivement ça met du baume au coeur de voir la restauration de ces vieux outils prêts à affronter un nouveau siècle en pleine forme...

De même pour la filière du 18ème siècle percée encore à la main, c'est magique !

Vraiment super comme reportage

Et quelle chance d'avoir trouvé un tel outil, tu vas faire des envieux! moi le premier lol

Bravo,
Olivier

Merci simili, OlivierS
chanceux pour un nouveau siècle de tréfilage......
beaucoup de plaisir de travailler avec et du respect pour tous les anciens, anciennes qui l'ont utilisé....
Je sais que avant moi c’était une bijoutière fort âgée, descendante d'une lignée de bijoutier !!!!.... mais c'est tout ce que l'on a voulue me dire malgré mes questions Le jeune vendeur était peu loquace

Superbe travail de restauration

Merci Patrick59

Bonjour letug,

Fantatisque reportage pour la restauration de ce tréfiloir. Que de respect de ta part pour l'outil lui-même et aussi pour son histoire.

Ce tréfiloir a de la chance d'être tombé sur toi. Il te le rendra au centuple pendant encore au moins au moins au moins un siècle

Énorme merci pour toute ces photos et les réflexions qui les accompagnent.

Bon travail et très belle fin de journée.



Michel Zim
