[Tutoriel Participatif] Bague Tsavorite

Hop ... J'ai emmené mon AP à l'atelier ... Après plusieurs essais non réussis, pour différentes raisons, j'ai décidé de tout remettre à plat, et de recommencer à zéro ... Du coup j'ai pris quelques photos de l'évolution de mon travail ...

Après découpage des deux rectangles, un pour la ceinture, un pour le battage, épaisseur 20/10 environ, trouage en règle, j'ai commencé à préparer la ceinture pour recevoir la pierre à la scie :





Continuage de l'ouverture à la scie pour que la table de la pierre arrive à raz du haut du plané de la ceinture à peu près :





Descente de la sertissure à la fraise ( Quelqu'un sait comment elle s’appelle ? ), de manière à obtenir la même chose en hauteur, mais cette fois ci en profondeur :

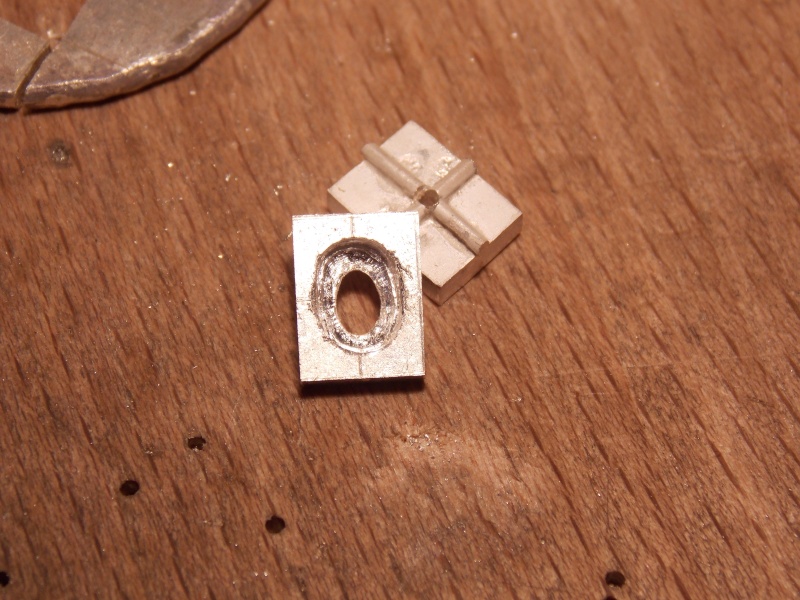

Travail à l’échoppe et à la fraise boule pour retrouver le plan incliné pour que la pierre descende au mieux à l'intérieur, soudage du battage en fil rond 10/10 sur le deuxième rectangle :

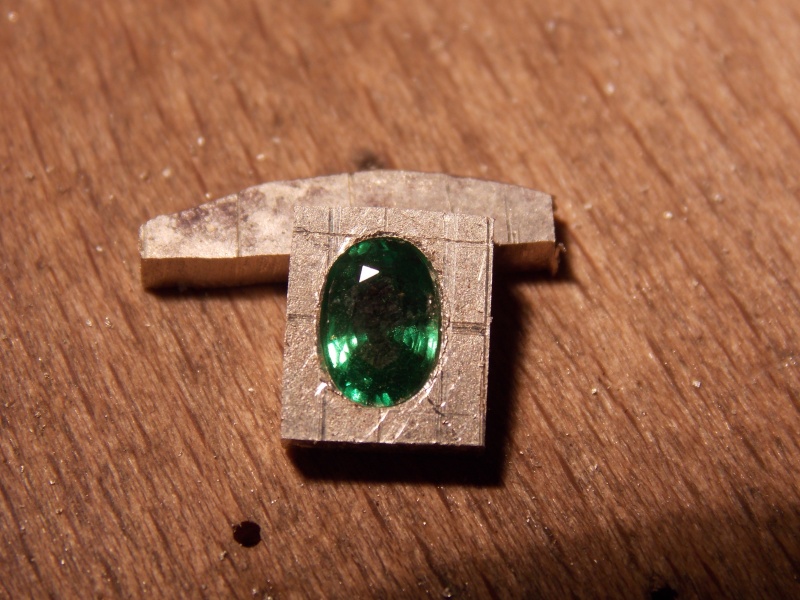

Voilà là où j'en suis, je sais pas trop si je dois recommencer à cause du jour sur les côtés de la sertissure ou pas ... Je vous laisse juge :






Voilà, n'hésitez pas à participer en disant ce que vous pensez de ma façon de travailler, si j'ai fait les choses comme vous l'auriez fait ou pas ou même si je me fourvoie ... Mieux vaut que je m'en rende compte de suite que trop tard ...

Ca fait bien moche de voir les photos en gros sur l'écran, mais bon ça rend mieux en vrai, ou pas !

J'en profite pour avoir une pensée émue pour Gilaub, c'est pas la même chose, mais c'est le même genre de travail ! Bisous mon Gilaub !

Bonjour Miek,

Ton approche est bonne..mais la forme de ton ovale dépasse trop par endroit la dimension de la pierre, cela te créera des problèmes au sertissage et même avant lorsque tu voudras découper la forme extérieur de la sertissure.

Sans vouloir te décevoir il faut que tu recommences la partie du haut.

et que tu contrôles mieux le fraisage, car c'est la fraise qui t'a emporté en dehors de la dimension exacte de la pierre.

Merci de bien tolérer ma critique et de ne pas te décourager.......ici en stage je te dirais la même chose.

Très belle journée.

Michel Zim

Pas de soucis Michel, j'en étais bien conscient moi même avant que tu ne me le dises ... J'en suis plus à ça prêt de recommencer ... Je voulais être sur, avant de recommencer pour rien ... Pour le reste, je m'y prends bien ?

Salut Miek,

Je crois qu'on va monter le club des fraiseurs de l'extrême
Ceux qui m'ont pas peur (pas le choix) de recommencer trois fois le boulot!

Comme dit Michel, refait la partie du haut, t'y gagneras au sertissage. Encore un peu de courage, j'ai testé la technique de je tiens mieux mon dremel et ma pièce, le tout bien en appui sur le cheville, Bein, y' a pas photo....

On attends la suite

Bonsoir Miek,

Pourquoi n'essaies-tu pas de te servir de fraises boules pour ajuster ta pierre ?
Ensuite, avec une fraise cylindre**, tu pourras amorcer l'assise de ta pierre, de façon à la présertir, sans plus.
Ensuite, comme tu veux, soit tu soudes tes rectangles et tu les limes après aux dimensions de ta pierre.
Soit tu limes d'abord tes rectangles et tu soudes après.

**Fraise cylindre, assez grosse :



Bonne soirée !

didier

J'ai déjà recommencé plus d'une dizaine de fois ne serait ce que la ceinture ... Un bon paquet de fois pour les mêmes raisons que ci dessus ...J'ai monté le chaton en entier trois quatre fois, mais une fois pour avoir raté la soudure du battage, une fois pour avoir mis trop de fil pour le battage, et encore une fois avoire tordu la ceinture en limant le chaton, j'ai tout repris ...
Pour bien descendre l’intérieur de la ceinture, j'utilise une échoppe plate puis une fraise boule ... J'ai des fraises cylindre, mais elles sont très petites, et j'ai peur que ça fasse des vagues ...

Gilaub, j'ai un moteur avec pédale, c'est bien plus simple de pouvoir y aller petit à petit et de démarrer la fraise sur le métal ...

Ding ding ding ! 2ème Round ! J'ai l'impression que c'est la même qu'hier mais bon ...



Voilà les fraises que j'ai à ma disposition, je lesi utilise toutes, certaines moins que d'autres ...



Résultat des courses, ça baille sur les côtés ... Encore ...




Comment faire avec une pierre asymétrique ?

Salut Miek,

Je suis vraiment pas le mieux placé pour te conseiller mais si tu te sers de la fraise cylindrique longue( celle que Macma t'a conseillée et que tu possèdes), tu devrais avoir un biseau plus homogène. moi je me servirai que de celle là en progressant petit à petit, en léchouillant le métal. Je pense même que tu peux jouer un peu d'une lime aiguille pour lisser le tout.


Encore une fois je me permets de te dire alors que je suis de loin le moins bien placé. c'est par solidarité
Allez ça va viendre

bonjour miek
je ne suis pas vraiment expert mais a mon avis tu va trop vite on dirait que tu es pressé de logé cette pierre il faut aller doucement et progressivement fraiser un peu le metal puis essayé la pierre comme le fait michel dans sa video https://www.youtube.com/watch?v=GAKeifZvIY4
bon courage miek surtout ne te décourage pas je suis sur que tu finira par logé cette pierre
bonne soirée

Salut Miek, saleté de tsavorite

Je sais pas si c'est une bonne idée mais je pense que dans ton cas, je ferais d'abord usage d'une fraise lentille de diamètre légèrement inférieur à la largeur de la pierre, avec ces repère j'ouvrirai la hauteur à la scie, la descente en petite marche avec la cylindre et je m'occuperai de terminer en réglant l'asymétrie de sa culasse à l'échoppe...

bonjour Miek

Bon on va reprendre tout cela dans l'ordre

Comme ca été dit " tu vas certainement trop vite "

je l'ai déjà conseillé précédement sur plusieurs posts
il ne faut pas grillé les étapes
ton tracé doit être impécable en terme de dimension
et de précision ( pas de double trait)


avec une petites fraise boule tu ouvres nord, sud, est, ouest.


tu vérifies que tu ne te sois pas trompé, ensuite tu repère les points
intermédiaires et tu les ouvres toujours avec beaucoup de précision
en vérifiant régulièrement avec ta pierre.


Tu continus de repèrer les points intermédiaires et tu les ouvres
toujours avec ta petite fraise, remarque que si tu te trompes à un
moment celà ne remet pas toute ta pièce en question, de plus quand
tu ouvres un nouveau point, tu as deux repère de chaque coté, ça aide!


enfin tu prends une fraise franchement plus grosse, ayant un arc
de cercle plus petit que celui de la pierre et tu joins tout les points
ouvert.
En principe si tu as pris le temps de faire chaque geste avec précision
cela donne ça !!!!

Comme je l'ai déjà dit précédement j'utilise un micromoteur dentaire
à une vitesse assez élevé, mais jamais je ne force quand je fraise
pour éviter les dérapages, bien que celà puisse m'arriver ......
nobody's perfect !

Bon courage

Mickel

Bonjour Mickel,

Ton approche est vraiment bien. Je ne l'avais encore jamais vu sous cette forme. Cette méthode progressive est très sécurisante et protège à la fois le serti et les nerfs du fraiseur.

Merci pour cette bonne idée.

En effet, excellent cette méthode, je dirai même plus c'est Mickel

Bonne journée

Je tiens quand même à préciser que je n'y vais pas comme un barbare avec la fraise ... Ca me prend une bonne heure pour descendre la pierre, un petit coup de fraise, test de la pierre , re-coup de fraise et ainsi de suite ...

Mickel :Ta technique à l'air pas mal, je vais la tester, on verra bien ... Mais tu ouvres déjà le métal à la scie avant d'ouvrir à la fraise ?

Rebonjour

Je n'ai pas dit que tu y allais comme une brute !

je préconise que chacun le fasse en fonction de
ses capacitées, on s'en fou que tu mettes trois
heures, l'important c'est que tu ne dépasse pas
le tracé

Pour ce qui est d'ouvrir le métal tu fais comme tu veux
c'est une question de limaille ! pour l'or tu récupères
le morceau, pour l'argent si tu ne fais que des limailles
c'est pas très important.

Deux petites précisions

je n'entend jamais personne parler de fraise en carbure
de tungstène? Il s'agit de fraise qui côute le double des
fraise normal mais qui dure quatre fois plus longtemps
et surtout qui fraise dix fois mieux !!! Tu connais ?

Avec un micromoteur tu fraises à vingt cinq milles/T/mm
et tu es d'une précision redoutable si tu rajoute un peu
de salicylate ça devient un jeu d'enfant !!!
C'est par exemple très utile quand tu as des taille anciennes
à ajuster, sauf que là tu ajuste un espèce de carré difforme.

Aussi un autre petit point de détaille:


Avant d'ouvrir ta sertissure jusqu'au trait, tu tapes dans le gras
du métal en te gardant une marge de manoeuvre.


C'est ensuite que tu ouvres (la partie restante en rouge)en faisant
tourner ta fraise très vite et surtout sans forcer, c'est ça que j'appelle
dessiner avec sa fraise.

a+

Mickel

PS je viens de voir un truc sur ta photo oups!!!
Il faut que émerise davantage ta plaque avant de tracer dessus
tu verras dix fois mieux tes marques, surtout si tu joues avec la
lumière.

Des nouvelles ?

Oui !

Voilà mon dernier essai :





La pierre entre pile poil, mais j'ai peur qu'elle ne soit pas assez profonde ... Vous en pensez quoi ?

Bonjour Miek

Yes !!!! celà me semble beaucoup mieux.
Le métal n'est pas loin de la pierre donc tu
pourras le rabattre bien plus facilement.

Maintenant pour ce qui est de la profondeur
il faudrait que tu prennes une photos de 3/4
avec la pierre dedans pour que l'on puisse t'aider

a+

Mickel

bonjour a tous,
une question pour mickel :tu parles un peu plus haut de salycilate,pourrais tu nous en dire un peu plus,lequel,a quoi ca sert,comment on s en sert,etc
merci,néné.

En gros la table doit elle arriver au niveau du métal ? Vu que la culasse est asymétrique, la pierre bouge un peu nord/sud, est/ouest, c'est grave docteur ? Ou je dois essayer d'affiner l'intérieur de ma ceinture pour qu'elle ne bouge pas ?

mickel,
j ai trouvé sur le forum les reponses a ma question sur le salicylate,

https://bijouxalacheville.forumactif.org/t2949-salicylate-de-methyle,

avant de poser des questions,la fonction rechercher est bien utile!

néné

rebonjour

Effectivement il faudrait que tu l'enfonces d'avantage
pour parvenir à une hauteur d'env 5/10 eme entre le
feuilletti et le haut du métal.

Si ta pierre bascule un peu, regarde par en dessous
mais je pense à tout les coups que ta culasse porte
sur le métal, là il faut fraiser le metal qui descend
jusqu'à ta mise à jour, mais surtout sans ouvrir
d'avantage ton ajustage.

a+

Mickel

Ces presque gagné aller courage

Me revoilà !

J'en suis à faire les palmettes, mon client souhaite avoir deux "A" comme palmette de chaque côté du chaton ... Cela fait quelques jours que je découpe des "A", mais ils s'avèrent toujours un peu gros et grands pour la bague ... Je ne sais pas trop comment faire ... J'envisage de tester avec du fil, mais j'aurais préféré les faire avec un plané, bien que je n'arrive pas à un résultat optimal ... Soit je n'arrive pas à obtenir deux "A" identique, soit il sont trop grand et gros ...

Si vous avez une petite idée sur comment faire, elle sera la bienvenue ... Je suis sur cette bague depuis trop longtemps, et j'aimerais la finir avant de partir en vacances ... J'ai pas de photos à vous proposez, ni de croquis mon scanner est mort ...


Voilà, en résumé, au secours !!
