Plan établi de bijoutier (suite à la présentation de Mickaël.13)

Bonjour à tous,

Comme convenu avec mon ami Mickaël.13, je vous envoi les plans de nos futur établis.
Ils seront réalisés en Hêtre.

Nous avons tenu compte de beaucoup de vos remarques, qu'en pensez-vous?

Bonne journée à tous.



Gege.

...

Raphaël,

Bonjour,

Merci pour tes encouragements, nous avions d'abord pensés à un grand tiroir à limailles, et nous avons optés au final à une peau.

Une planche sera ajoutée sur les traverses du milieu pour y déposer quelques outils, celle-ci pourra être enlevée à notre guise.

Bien à toi.

Gege et Mickaël

Bonjour Gege,

Cet établi est très beau

Ma seule remarque serait le manque de place à gauche, car parfois il est bien pratique de pouvoir s'appuyer avec les deux avant-bras appuyés à gauche comme à droite....de même que.... avoir de la place pour poser des outils sur cette zone plate à gauche qui, dans ce cas, est réellement trop petite pour pouvoir y prendre appui avec des outils qui seront certainement présents.

Je vais trouver un peu de temps cette semaine pour faire le plan d'un établi avec les dimension minimum que je crois être l'idéal.

Note bien que tout cela ne doit pas trop être académique.....mais au bout de quarante ans de boulot....on fini par avoir des idées sur ce qui est préférable en tous points.

Belle et bonne journée.

Michel Zim

Admin a écrit:

Bonjour Gege,

Cet établi est très beau

Ma seule remarque serait le manque de place à gauche, car parfois il est bien pratique de pouvoir s'appuyer avec les deux avant-bras appuyés à gauche comme à droite....de même que.... avoir de la place pour poser des outils sur cette zone plate à gauche qui, dans ce cas, est réellement trop petite pour pouvoir y prendre appui avec des outils qui seront certainement présents.

Je vais trouver un peu de temps cette semaine pour faire le plan d'un établi avec les dimension minimum que je crois être l'idéal.

Note bien que tout cela ne doit pas trop être académique.....mais au bout de quarante ans de boulot....on fini par avoir des idées sur ce qui est préférable en tous points.

Belle et bonne journée.

Michel Zim

Bonjour Michel
Merci pour les remarques.
Je suis d’accord avec toi que la partie gauche est un peut étroite mes c’étais ça ou alors réduire la largeur des tiroirs vu que le plan de travaille est déjà mis a longueur.
La découpe de la partie arrondie n’est pas encore faite ,ci je fessais passé la cote de 600 a 500,
cela augmentera de 50 mm la partie gauche qui passerai de 150 mm a 200 mm ,aurai t’il encore assez de place pour travaillé a la cheville, quand pense tu.
Une autre question sur le tiroir central avec sa planche, doit on placé celle ci au dessus ou en dessous du tiroir



Bonne soirée
Cordialement Gérard

Bravo !!!
Ça me laisse rêveuse...

Bonjour Ggege,

Non, pour un homme la courbe de 60 cm est idéale...50cm ..... ce serait trop petit.

Je crois que la tablette est en bien meilleure place sous le tiroir......Tu n'as qu'a imaginer qu'elle servira aussi à poser un bol de soupe......plus facile aussi pour écrire.

Pour le reste tout semble bien...ne pas oublier une peau qui monte jusqu'en dessous de la surface de l'établi.

Belle journée et merci pour ces photos superbes à voir.

Michel Zim

Sincèrement je pense aussi que la peau était le bon choix à cause d'un incident arrivé aujourd'hui.

Je devais redresser une bélière, vu qu'elle était soudée sur une pièce emboutie je l'ai mal calée de prime abord et bien sûr, elle a échappé de ma pince à feu, (on apprends en faisant!), donc elle a sauté du charbon et est allée direct au milieu de ma peau et la bruler (heureusement aussi que je n'ai pas pris l'habitude de croiser les jambes en travaillant, très mauvais pour le dos en plus).

Bref, je me suis dit alors heureusement que j'avais une peau et pas un tiroir, elle aurait peut être rebondie, la peau l'a amortie du coup!

Admin a écrit:

Bonjour Ggege,

Non, pour un homme la courbe de 60 cm est idéale...50cm ..... ce serait trop petit.

Je crois que la tablette est en bien meilleure place sous le tiroir......Tu n'as qu'a imaginer qu'elle servira aussi à poser un bol de soupe......plus facile aussi pour écrire.

Pour le reste tout semble bien...ne pas oublier une peau qui monte jusqu'en dessous de la surface de l'établi.

Belle journée et merci pour ces photos superbes à voir.

Michel Zim

Bonsoir Michel,

Merci pour tes explications je vais faire passer la planche sous le tiroir.
Maintenant il ne reste plus qu’à les fabriquer.
Bonne soirée
Gérard

Tu nous montreras le résultat....



Belle soirée.

Michel Zim

Bonjour à tous,

Les 2 deux plans de travail, les pieds et traverses sont poncés et mis à mesure, demain je m'occupe des tenons et mortaises.
Si il me reste du temps je découperai les courbes des plans de travail.
J'essaierai de poster des photos de l'avancement du travail.

Gérard, j'ai pris note pour la planche....

Bonne journée à tous.

Mickaël

Bonjour à tous,

voici quelques photos de l'avancement de nos établis......

Les plateaux avant rabotage et sciage..




Voici les pieds et traverses...déjà débités et rabotés...














Voici le plan de travail assemblé et découpage de celui-ci.

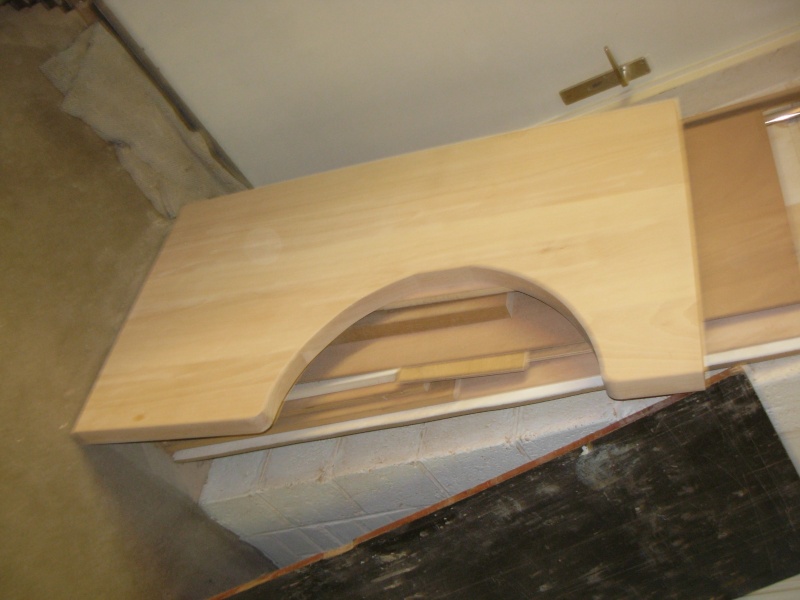

Plan de travail découpé.


Quelques photos durant la journée.



Voici la fine équipe en fin de journée, de gauche à droite Mon Père, moi et Gérard(GEGE)



A suivre...


Bonne soirée à tous.

Mickaël et Gérard

Magnifique.......Trois personnes heureuses et fières.

Je vois que vous avez tous ce qu'il faut pour faire à l'aise de super meubles en bois.

Reste le montage...

À tous les trois un grand merci pour ces photos et une belle soirée de repos.......et demain matin......AU BOULOT....

À +

Michel Zim

Admin a écrit:

Magnifique.......Trois personnes heureuses et fières.

Je vois que vous avez tous ce qu'il faut pour faire à l'aise de super meubles en bois.

Reste le montage...

À tous les trois un grand merci pour ces photos et une belle soirée de repos.......et demain matin......AU BOULOT....

À +

Michel Zim

Bonsoir Michel

Merci pour les encouragement on postera la suite.
Bonne soirée
Gérard .

Bonjour Gege,

Il faudra en faire d'autres de ces beaux établis......il y a quand même plus de mille membres dans ce forum....

À bientôt pour les photos à suivre.

Très belle soirée.

Michel Zim

Bonjour Michel,

Nous avons eu facile de découper les plans car avec cette épaisseur la lame de la scie sauteuse part un peu de travers.

Nous avons du rectifier à la ponceuse, mais bon, le résultat impeccable.

Merci et bonne journée.

Mickaël

Bonjour Mickaël.13,

J'ai eu le même problème avec tous les arcs de cercle des établis de bijoutiers que j'ai eu à construire...je me demande si ce n'est pas du à toutes les petites scies sauteuses tout simplement.

Belle fin de journée.....et à bientôt.

Michel Zim

Salut Michel,

Oui, je penses que quand la lame chauffe elle par encore plus de travers, normalement pour ce genre de travail il faudrait une scie à ruban.
Mais bon , tu as vu le garage de mon père n'est pas très haut, et cette machine est assez haute.

Nous avons encore travaillés aujourd'hui et j'ai mal la nuque...

Demain on se fait encore une journée complète, ....c'est quand même beaucoup de travail, enfin aussi il y en a deux.

Bonne soirée.
Mickaël

Bonsoir Mickaël.13,

Je comprends bien ces douleurs physiques.....mais très bientôt vous serez super fiers......et ces établis vous apporteront de très grands services pour très longtemps....

Bref...un super placement que vos efforts....et de bons souvenirs....via les photos....

Bon courage.....vous changez le monde pour vrai...

À +

Michel Zim

Salut Michel,

Oui en effet de bons souvenirs pour un bel objet utile et durable.

Hier, nous avons fait une grosse journée et nous avons très bien avancé.

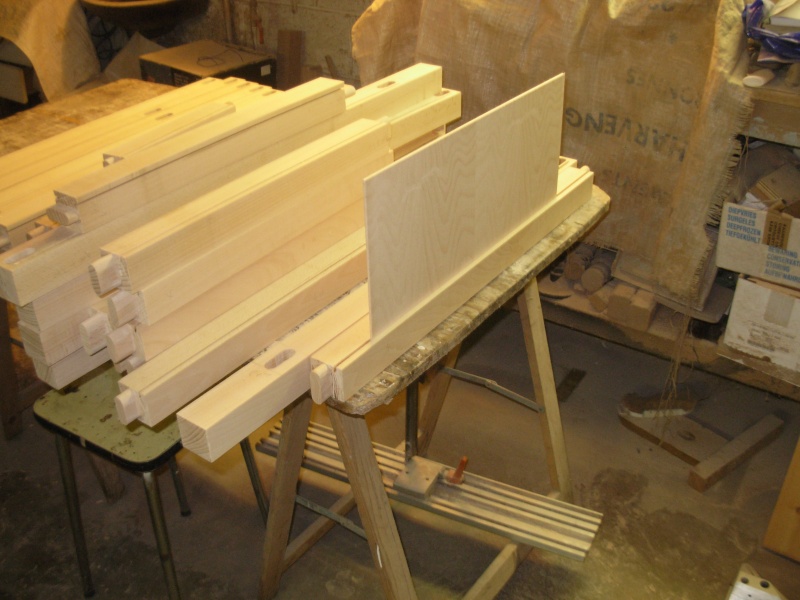

Nous avons commencé par arrondir tous les tenons, tracer les mortaises des languettes avant pour les tiroirs, assemblé à blanc le banc pour en avoir une petite idée.

Voici quelques photos..
















L'assemblage commencera le semaine prochaine un peu de repos ce week-end.

Bon week-end à tous.

Mickaël

Bonjour Mickaël13,

Fantastique cet établi......fait dans les règles de l'art......

À signer et dater à tout prix.....dans quelques siècles il risque de se retrouver au Musée des Arts Décoratifs ou au Musée des Arts et Métiers.

Merci............. ces photos sont un régal pour nos yeux d'artisans.
`
Bon repos....et à lundi...soir..

Michel Zim

Salut à tous,

Petit flashback, voiçi 2 photos pour vous montrer comment nous avons assemblé les planches du plan de travail.
Il est vrai que nous n'avions pensé à prendre des photos ce jour là.

Pour l'instant nous sommes entrain de raboter les glissières et faces des tiroirs, donc pas de photos intèressante à prendre pour l'instant!


Bonne soirée.
Mickaël

J'aime cette ambiance d'atelier, ca me réchauffe ce genre de photos ..

Merci pour ce post riche en technique et en good vibes !

Bon courage vous tenez le bon bout !!

Immense merci pour ces photos.....super ambiance....

Belle journée.

Michel Zim
