MessageSujet: Les indispensables II Sauterelle ou fausse équerre   Les indispensables II  Sauterelle ou fausse équerre EmptyJeu 16 Mai - 19:41

Bonjour à tous


Voici un autre de la saga, une fausse équerre très utile pour contrôler et transporter tout ce qui se réfère aux angles autres qu'à 90°

Matériel:
Trois pièces de laiton 9/10 mm x 9 mm x 90 mm (côte fini)
Trois petites pointes en fer tête homme de Ø 15/10 mm (rivets)

Outils: Règle, compas, pointe à tracer ou aiguille, lime, bocfil, foret, fraise conique ou foret Ø supérieur pour fraiser, marteau, pointeau, chalumeau.

Laminer si besoin les trois pièces au même épaisseur en prenant bien soin de recuire.
Après laminage et redressement sur un tas, tracer une ligne de référence pour dresser un bord.
Couper et dresser à la lime en contrôlant avec le chant d'une règle.
Faire de même pour les trois pièces.

Les indispensables II  Sauterelle ou fausse équerre P20-0410Les indispensables II  Sauterelle ou fausse équerre P20-0411Les indispensables II  Sauterelle ou fausse équerre P20-0412

Tracer au compas une parallèle au chant dressé. (ici à 9 mm)
Répéter les opérations de couper, dresser et contrôler sur les trois pièces.
A la fin de cette opération, les trois pièces doivent être identiques en largeur, rectifier en serrant les trois pièces ensemble sur un étau si besoin en prenant soin de ne pas fausser le parallélisme.
Casser les arrêtes.

Les indispensables II  Sauterelle ou fausse équerre P20-0413


Aplanir parfaitement sur un tas une des trois pièces que servira de lame centrale.

Les indispensables II  Sauterelle ou fausse équerre P20-0414

Les deux autres légèrement bombés seront utilisés pour les extérieurs.
Prendre soin de les placer côté creux vers l'extérieur en les opposant pour serrer la lame centrale lors du travail.

Les indispensables II  Sauterelle ou fausse équerre P20-0415

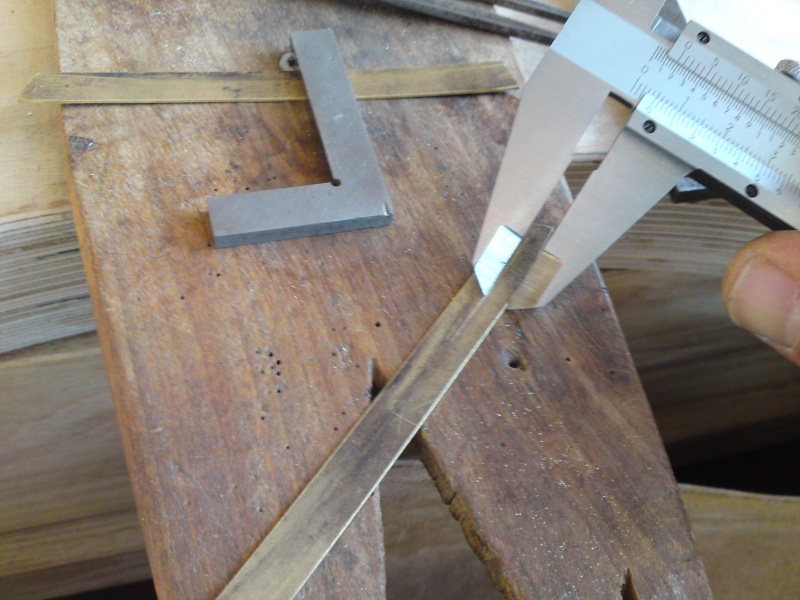

Tracer un axe équidistant des bords sur les deux pièces extérieures.

Les indispensables II  Sauterelle ou fausse équerre P20-0416

Tracer l'emplacement du pivot principal sur une des extrémités.
Prendre soin d'avoir de la place pour tracer un demi-cercle sur le bout restant.
Répéter sur les autres lames puis renforcer au pointeau pour percer.

Les indispensables II  Sauterelle ou fausse équerre P20-0417

Les indispensables II  Sauterelle ou fausse équerre P20-0418

Les indispensables II  Sauterelle ou fausse équerre P20-0419

Percer à un Ø légèrement superieur au rivet et fraiser côté extérieur pour loger la tête du rivet.
Nettoyer les morfils restants côté intérieur.
L'opération de perçage peux se faire sur les trois pièces au même temps, serrées dans l'étau par retournement une fois entamé la lame centrale, pour avoir la certitude d'être bien dans l'axe.

Les indispensables II  Sauterelle ou fausse équerre P20-0420
Les indispensables II  Sauterelle ou fausse équerre P20-0422

Porter à blanc le rivet (clou) pour le détremper, essayer et déterminer sa longueur.
A peine 1 mm de plus que la surface est suffisant pour riveter.

Les indispensables II  Sauterelle ou fausse équerre P20-0423
Les indispensables II  Sauterelle ou fausse équerre P20-0424

Suite…
Couper le rivet et riveter sur un tas ou enclume.
Pour riveter faut former d'abord la tête du rivet, en martelant sur l'arête de celui-ci tout au tour en premier et former ainsi une tête de champignon que viendra se loger dans le fraisage prévu à tel effet, une fois la tête formé on peux taper sur le dessus, à plat ce que fera élargir cette champignon et viendra serrer les pièces.
Prendre soin de ne pas trop serrer les lames, elles doivent pivoter librement mais sans jeu.
Sinon faut recommencer l'opération.

Les indispensables II  Sauterelle ou fausse équerre P20-0425

Limer le surplus des deux côtés pour avoir une finition propre et nette sans accroches.

Les indispensables II  Sauterelle ou fausse équerre P20-0426

Marquer un point sur le rivet en accord avec l'axe centrale et tracer un demi-cercle que definira une des extrémités de l'ensemble.

Les indispensables II  Sauterelle ou fausse équerre P20-0427
Les indispensables II  Sauterelle ou fausse équerre P20-0428

Répéter l'opération de traçage, perçage et fraisage pour les deux autres rivets à longueur désiré.

Les indispensables II  Sauterelle ou fausse équerre P20-0429

Prendre soin de bien aligner les lames lors du perçage.

Les indispensables II  Sauterelle ou fausse équerre P20-0430

Percer et fraiser l'ensemble dans l'étau pour garder l'alignement.

Les indispensables II  Sauterelle ou fausse équerre P20-0431

Ouvrir les lames et tracer un biais à 45° sur la lame centrale en définissant la longueur de la même puis couper.

Les indispensables II  Sauterelle ou fausse équerre P20-0432
Les indispensables II  Sauterelle ou fausse équerre P21-0410

Réitérer l'opération de rivetage et traçage de l'autre extrémité puis couper et limer.

Les indispensables II  Sauterelle ou fausse équerre P21-0411Les indispensables II  Sauterelle ou fausse équerre P21-0412
Les indispensables II  Sauterelle ou fausse équerre P21-0413

Limer une encoche dans une des lames extérieures pour fabriquer le système d'ouverture.

Les indispensables II  Sauterelle ou fausse équerre P21-0414

Faire une entaille dans la lame centrale en face de l'encoche pour pouvoir loger l'ongle et ouvrir.

Les indispensables II  Sauterelle ou fausse équerre P21-0415

Bichonner l'ensemble à l'émeri pour finir…

Les indispensables II  Sauterelle ou fausse équerre P21-0416


Bonne réalisation à tous… !



Dernière édition par Doblezeta le Jeu 16 Mai - 20:53, édité 1 fois
Revenir en haut Aller en bas
Eddy

Eddy


Messages : 5575
Date d'inscription : 14/09/2009
Age : 65
Localisation : Tahiti ,Océan Pacifique ...Plouf ! J'suis là ,en plein milieu de nulle part .

Les indispensables II  Sauterelle ou fausse équerre Empty
MessageSujet: Re: Les indispensables II    Les indispensables II  Sauterelle ou fausse équerre EmptyJeu 16 Mai - 20:17

Ah ben là c'est plus facile ,j'ai tout compris ......j'attends avec impatiente la suite du sujet ...

Merci 2XZ pour ce court !

_________________
Eddy Des îles

                                       Artisan, oui! Créateur,sans doute !. Disons que je fais les choses que j'ai envie de faire .
                                                                                                                                                  Robert Goossens.


                                                                                                  www.creatahiti.jimdo.com
Revenir en haut Aller en bas
https://creatahiti.jimdofree.com/
SydneyBri

SydneyBri


Messages : 602
Date d'inscription : 03/04/2013
Age : 60
Localisation : Haut-Rhin - Alsace

Les indispensables II  Sauterelle ou fausse équerre Empty
MessageSujet: Re: Les indispensables II Sauterelle ou fausse équerre   Les indispensables II  Sauterelle ou fausse équerre EmptyJeu 16 Mai - 20:35

Merci ZZ pour ce second tuto : c'est toujours plus clair avec de bonnes images.
... et puis c'est tellement reposant de te voir travailler.
... et puis j'adore le mot "équidistant" !

Syd
