De la photo à la cheville...

Messages : 8 Date d'inscription : 05/11/2013 Age : 45 Localisation : Bordeaux

Bonjour à tous.
voici une bague que je dois réaliser:

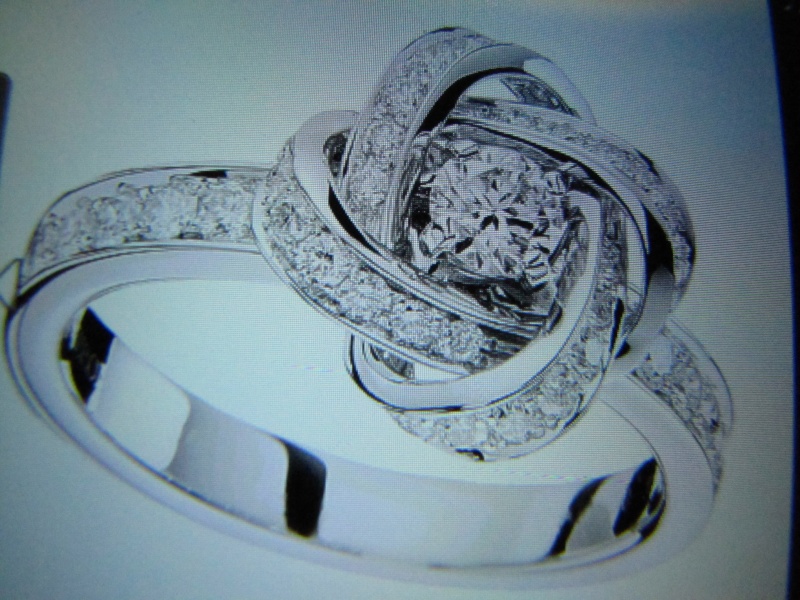

De la photo à la cheville... Img_6111

Malgré la mauvaise qualité de la photo, on constate clairement que les quatre éléments qui composent la tête de bague ne se touchent que par dessous.
Or après avoir demandé le conseil d'un sertisseur, il conviendrai de sertir ces éléments avant de les assembler.
Mon problème viens du fait que je n'ai pas la moindre idée et aucun indice de la photo pour les assembler en respectant la forme...

Ça se passe comment dessous???
Si quelqu’un a une bonne idée ou une méthode je suis preneur.
Merci par avance.

Bonjour Ribeyreix.sebastien,

La solution ( à mon humble avis ) est que les quatre éléments soient absolument identiques ou presque et qu'ils puissent toucher un cylindre très court de hauteur qui lui, ce cylindre, ferait le lien entre les deux extrémités du corps de bague et en même temps que le chaton central puisse s'y inscrire.

Chacun des quatre éléments, complètement serti, pourrait se souder, un à un contre ce cylindre. A noter que le chaton central serait lui, déjà ajusté et soudé en place avant de souder ces 4 éléments.

Bien sûr la partie basse de ces éléments se terminerait par une courbe identique à la circonférence extérieur de ce ( court ) tube. C'est la précision de cet ajustement qui facilitera le soudage en prenant soin à chaque fois de bien attacher avec du fil de fer pour que rien ne bouge. Donc souder en 4 temps.

Ce tube, vu du haut, serait complètement caché au niveau des 4 croisements.

La partie la plus fine de ces élément serait simplement soudé en touchant le dessous de son voisin, ce qui donnerait un large point de soudure et un plus petit pour chaque élément.

Espérant te mettre sur une bonne piste.

Belle et bonne journée.

Michel Zim
sunny

Voilà comment je proèderai

_________________
Tout ce qui vaut la peine d'être fait, vaut la peine d'être bien fait.

Messages : 68 Date d'inscription : 13/05/2011 Age : 44 Localisation : hérault

Bonjour,

Pareil que Michel,
Par contre les quatre motifs ont l'air d'être des parties d'ovale.
J'utiliserais un mandrin ovale pour faire des anneaux ovales puis j'en garderais que des morceaux identiques pour créer le motif.
Pour la soudure, je positionnerais le tout autour d'un tube ou d'un fil légèrement plus petit que le chaton de la pierre de centre qui servira uniquement de support pour caler.
Le chaton trouvera ensuite naturellement sa place puisque il est conique.

Apres soit une mise en plâtre, soit à la sauvage comme je le fait...^^
C'est a dire positionnement à la cyano,pointage laser et soudure au chalumeau. Wink

Bonne journée

Messages : 527 Date d'inscription : 16/02/2011 Localisation : Nantes

Bonjour,

en fait je pense que ce que tu appel les 4 partie n'en sont que deux. Il s'agit d'une figure appelé le ruban de moébius

http://rousseau-col.spip.ac-rouen.fr/IMG/png/ruban-mobius.png
http://upload.wikimedia.org/wikipedia/commons/0/05/Bande_de_moebius.png

Cela symbolise un cycle infini car si tu pose ton doigt dessus et que tu suis le ruban du fait le tour complet des deux côté...et je ne pense pas qu'il passe par dessous la bague.

Bon courage et au plaisir de voir le résultat

Bonjour à tous,

@ Maxime u,

Rien à voir avec le nœud de Möbius.
Il y a bel et bien 4 parties distinctes à réaliser pour refaire cette tête de bague.
Je suis un peu mitigé sur la méthode que préconise lapijoutier, mais bon à voir...
Je procéderais comme l'indique Michel.
De toute façon, ce n'est pas un boulot très facile pour avoir l'effet d'entrelacement réussi et crédible.

Pour en revenir au nœud de Möbius, ce qui fait sa particularité : c'est la seule figure qui ne comporte qu'une seule face.

Bonne journée à vous.

Amicalement, didier

_________________
"Ni dieu, ni maître, même nageur !" - Jean Yanne

Messages : 527 Date d'inscription : 16/02/2011 Localisation : Nantes

Autant pour moi alors pale

n'empêche que ça aurait de la gueule avec deux ruban de moëbius cheers

Messages : 8 Date d'inscription : 05/11/2013 Age : 45 Localisation : Bordeaux

Hey hey!!!! Bonjour à tous...

La lumière m'ai apparut.... sunny

Merci à tous pour votre contribution.
En effet, j'ai trouvé la solution, vos remarque m'ont permise d'ouvrir mon esprit à ce qui est en réalité d'une simplicité outrageuse. Nos pauvres esprits d'homme nous font voir la complexité la ou elle ne l'ai pas, un peu à la Bernard Werber.
Merci pour l'erreur du ruban de Möbius, qui m'a donné à réfléchir dans le bon sens et à vous tous aussi.

Les photos de mon étude de gabarit parlent d'elles mêmes...
De la photo à la cheville... Photo010

Voici la forme, et si on observe attentivement, on peu constater qu'il n'y a que deux rubans.
De la photo à la cheville... Photo011

HAHAHA

Magique non??? et ca tient tout seul...

Il me suffira de couper en deux l'un des deux rubans, pour avoir mes éléments séparés et de les ressouder une fois serti.
Pas de problème d'ajustage puisqu'il y a une goupille...YEAH!!!

Je posterai la photo du bijoux une fois fini.
Bonne continuation à tous et à bientôt.
