Comment prendre les côtes d'une pierre en forme de coussin?

Bonjour,

Je suis confronté à un problème.  Je souhaiterai monter une pierre en pendentif (voir le lien ci-dessous). Pour cela j'aurais besoin de déterminer les côtes afin façonner le chaton. Auriez-vous une méthode me permettant de réaliser ce projet?

D'avance merci,
Christophe.

https://scontent-cdg2-1.xx.fbcdn.net/v/t1.0-0/q83/p526x296/14639604_10207642758083412_3797338127910357369_n.jpg?oh=ab48f2daba3676c4bf415aa5260830f8&oe=58AA90C3

Bonjour arcteryx,

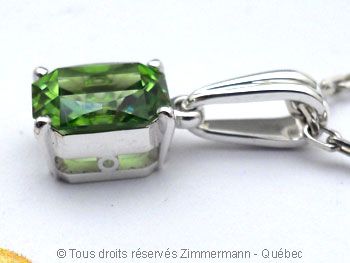

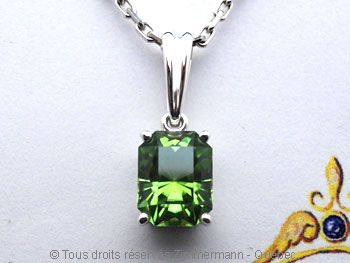

Nul besoin de mettre autant de griffe. Idéalement une griffe simple ou double dasn les coins ( pan coupé ) suffit largement.





Pour la méthode, bien réfléchir à la totalité de la structure du chaton et, après, après seulement tu commencera par la ceinture...et ensuite tu relieras cette ceinture avec un batage en soudant les griffes.

Belle journée.

Michel Zim

Bonjour arcteryx

Tout d'abord à titre d'info, essaye de faire des croquis plus simples, juste pour que ça soit clair à lire, pour toi et pour les autres…
Sincèrement je ne distingue pas bien la forme de la pierre.

Pour toute pierre, c'est très simple de prendre les côtes avec le pied à coulisse ou un palmer.
Ainsi pouvoir tracer une figure géométrique L x l dans laquelle sera inscrite son contour.
Si tu n'as pas cet outillage, tu peux tracer directement sur le métal le contour avec une aiguille, en collant la pierre avec qqs goutes de cire côté table. Tout en essayant de garder la même inclinaison de l'aiguille lors du tracé pour ne pas fausser les dimensions.
Faire attention si la pierre n'est pas symétrique, que on est à l'envers.



@+


.

Merci pour vos réponses . Pour les dessins, promis je vais faire des efforts.

Encore merci à bientôt,
Christophe.
