 Echoppe pneumatique sans compresseur

Aller en bas
4 participants
AuteurMessage
yorick

yorick

Messages : 87
Date d'inscription : 25/09/2014
Age : 31
Localisation : Tain l'hermitage

Echoppe pneumatique sans compresseur Empty
MessageSujet: Echoppe pneumatique sans compresseur   Echoppe pneumatique sans compresseur EmptySam 24 Fév - 22:37

bon voila tout est dans le titre je propose ici un système d'échoppe pneumatique qui ne demande pas l'utilisation d'un compresseur avec une capacité.
J'ai trouvé ce système sur youtube d'un anglais qui explique comment faire pour fabriquer le compresseur et les echoppes...
ces videos ici:

Video échoppe partie 1
Video échoppe partie 2
Video échoppe partie 3
Video échoppe partie 4
Video échoppe partie 5
Video échoppe partie 6
Video échoppe partie 7
Video échoppe partie 8

Video compresseur partie 1
Video compresseur partie 2
Video compresseur partie 3

Video plans branchement compresseur
Video plans échoppe pneumatique



Sur ces videos il explique comment faire pour modifier le petit compresseur gonfleur et popur realiser ses echoppes pneumatique a d'aide d'un tour ou d'une perceuse a colonne (personnellement je déconseille la perceuse a colonne ou alors il faut faire très attention...)

j'ai réalisé le systemme et je doit dire que je suis assez surpris du rendement et avec quelle facilité ca coupe le metal (mon echoppe est une vielle fraise cassé que j'ai taillé avec un disque diamanté donc avec des angles pourris et pas propre du tout) video a l'appuis:(desolé je suis pas ce qu'on pourrai appeller un cameraman professionnel)Embarassed


Echoppe pneumatique sans compresseur Vide_2018-02-24-13330f9f2img3021


les photos de la bête:
l'ensemble:
Echoppe pneumatique sans compresseur Img_3022

la pedale (qui est un vulgaire interrupteur)
Echoppe pneumatique sans compresseur Img_3012

l'échoppe:
Echoppe pneumatique sans compresseur Img_3010

Le compresseur modifié:
Echoppe pneumatique sans compresseur Img_3011

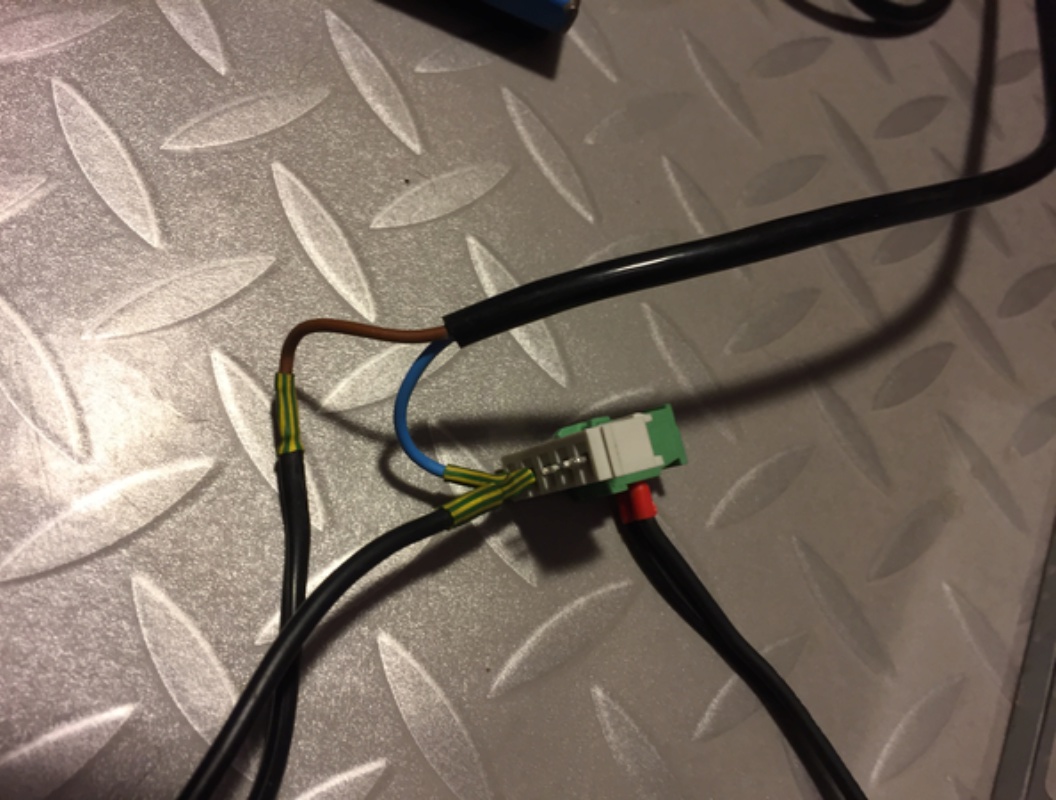

les branchements: (pour l'allimentation je me suis servi d'une alimentation d'ordi car c'est tout ce que j'avais sous la main sur le moment le compresseur demande du 12V 14A mais la il est allimenté avec du 12V 5A et il fonctionne très bien)
Echoppe pneumatique sans compresseur Img_3016

Voici l'échoppe:
Echoppe pneumatique sans compresseur Img_3013
Echoppe pneumatique sans compresseur Img_3014

l'enbout de changement rapide est une vis usiné avec une vielle fraise logé dans un trou et qui est tenue avec un petit vis
Echoppe pneumatique sans compresseur Img_3015
Echoppe pneumatique sans compresseur Img_3017
Echoppe pneumatique sans compresseur Img_3018
Echoppe pneumatique sans compresseur Img_3019
Echoppe pneumatique sans compresseur Img_3021

pour le compresseur j'ai utilisé un gonfleur de voiture bon marché (lild et qui a dut me coûter environ 12 euros):
Echoppe pneumatique sans compresseur Img_3020



Tout a été fait avec de la récuperation idem pour le compresseur (je l'avais depuis 5 ans et il avais jamais servi) donc avec des coûts minimes pour quelqu'un qui aurais rien du tout...

Voila j'espère que ça servira a d'autre personnes... cheers
Revenir en haut Aller en bas
Виктор

Виктор

Messages : 22
Date d'inscription : 06/02/2014
Age : 72
Localisation : Россия г. Иркутск

Echoppe pneumatique sans compresseur Empty
MessageSujet: Re: Echoppe pneumatique sans compresseur   Echoppe pneumatique sans compresseur EmptySam 10 Mar - 11:50

Echoppe pneumatique sans compresseur Xo-7u410
Это мой штихель.Echoppe pneumatique sans compresseur Dsc01713
МОИ РАБОТЫEchoppe pneumatique sans compresseur Dsc01714
Echoppe pneumatique sans compresseur Dsc01715
Revenir en haut Aller en bas
pinou29

pinou29

Messages : 4
Date d'inscription : 20/02/2021
Localisation : Toulon

Echoppe pneumatique sans compresseur Empty
MessageSujet: Fonctionnement de l'échoppe.   Echoppe pneumatique sans compresseur EmptyDim 21 Fév - 12:13

Bonjour.
Pardon pour cette question de newbee mais si j'ai bien compris, c'est la modification du compresseur, c'est à dire la suppression de la fonction des clapets qui permet d'oscillation du "piston" ?
Bon dimanche.
Bernard.

Revenir en haut Aller en bas
Eddy

Eddy

Messages : 5518
Date d'inscription : 14/09/2009
Age : 65
Localisation : Tahiti ,Océan Pacifique ...Plouf ! J'suis là ,en plein milieu de nulle part .

Echoppe pneumatique sans compresseur Empty
MessageSujet: Re:à peu de frais :: Echoppe pneumatique sans compresseur   Echoppe pneumatique sans compresseur EmptyDim 21 Fév - 21:12

Ce sujet datant de février 2018 ..

je ne sais pas si notre ami Yorick  !

<< Hélas ! pauvre Yorick ! Je l’ai connu, Mon Lapinou ..mais ne sais s'il ère encore parmi nous en ce moment ! vois ce qu'il en reste ...une machinerie d'enfer ...et tu poses la question ..avec de la chance il la verra ,et parmi nous reviendra ! ! —>> j'aurais dû faire Shat qui espère moi ..je joue bien hein ?? ) ..

_________________
Eddy Des îles

                                       Artisan, oui! Créateur,sans doute !. Disons que je fais les choses que j'ai envie de faire .
                                                                                                                                                  Robert Goossens.


                                                                                                  www.creatahiti.jimdo.com
Revenir en haut Aller en bas
https://creatahiti.jimdofree.com/
pinou29

pinou29

Messages : 4
Date d'inscription : 20/02/2021
Localisation : Toulon

Echoppe pneumatique sans compresseur Empty
MessageSujet: Re: Echoppe pneumatique sans compresseur   Echoppe pneumatique sans compresseur EmptyDim 21 Fév - 22:33

Bonsoir.
Eddy a écrit:
Ce sujet datant de mars 2019 ..
Mais sur le message il n'y a que le jour et le mois du message, pas l'année, du moins je ne la vois pas.
Merci.
Bernard.
Revenir en haut Aller en bas
Eddy

Eddy

Messages : 5518
Date d'inscription : 14/09/2009
Age : 65
Localisation : Tahiti ,Océan Pacifique ...Plouf ! J'suis là ,en plein milieu de nulle part .

Echoppe pneumatique sans compresseur Empty
MessageSujet: Re: Echoppe pneumatique sans compresseur   Echoppe pneumatique sans compresseur EmptyLun 22 Fév - 7:57

Ah zut t'as la myxomatose et les yeux rouges !

Bon tu vas dans ton profil !

ensuite dans tes préférence

Tu descends jusqu'à trouver les fuseaux ovaires ,oups horaire ...et tu vas voit l'heure tu mets celle qui se trouve sur ta montre qui doit se trouver sur ta patte de devant gauche ,moi je porte à droite ! sous les poils ??là voila ..t'as plus qu'à voir les dates maintenant

_________________
Eddy Des îles

                                       Artisan, oui! Créateur,sans doute !. Disons que je fais les choses que j'ai envie de faire .
                                                                                                                                                  Robert Goossens.


                                                                                                  www.creatahiti.jimdo.com
Revenir en haut Aller en bas
https://creatahiti.jimdofree.com/
pinou29

pinou29

Messages : 4
Date d'inscription : 20/02/2021
Localisation : Toulon

Echoppe pneumatique sans compresseur Empty
MessageSujet: Re: Echoppe pneumatique sans compresseur   Echoppe pneumatique sans compresseur EmptyLun 22 Fév - 9:21

OK, merci Eddy.
Bonne semaine.
Bernard.
Revenir en haut Aller en bas
