Calcul de développé

Bonjour,

Pour calculer le developpé d'un embouti comment dois-je m'y prendre. Par exemple si je veux un embouti, bombé à 8 mm de haut et 20 de diamètre comment est-ce que je calcule le diamètre pour le disque de départ.
Et comment faire la même chose pour un embouti oval ?

Merci

Melusine

Bonjour Melusine


J'imagine que tu parles d'un embouti sphérique, où la déformation est régulière dans tous les sens…

Je ferais ça par approximation.
Par expérience, toutes les nouvelles choses ne tombent pas bien par calcule si on n'à pas la certitude de vérifier ce que ça peux donner.
Ou alors si je vois que le calcule prends plus de temps que la solution, je prends aussi ce chemin.
Cette voie te donnera aussi la vérif' sur une méthode de calcul à condition de prendre des notes…

Alors je ferais un cercle plus grand, genre 22-23 mm Ø et je tracerait des cercles concentriques de repère où il seront les limites, près du bord, disons à chaque mm.
Ces cercles, une fois l'embouti fait te donneront l'endroit où découper à tes 20 mm.

Pour une forme ovale, tu dois partir d'une ellipse proportionnelle a la mesure finale des axes, puis emboutir sur plomb, sur un morceau du bois de grain fin posé verticalement ou sur de la poix.

Si l'embouti est autre que sphérique, j'ajusterai le rab à prendre en fonction.

Voilà mon point de vue.

@ suivre…

Merci Doblezeta!

Je vais m'exercer, avec l'habtude, je suppose que ça deviendra plus facile d'estimer la taille de départ et de tomber juster.

Re Melusine

Oui, c'est ça !
Le principe est: "Si on ne peux pas le faire juste, on doit le faire ajustable."

Bon travail, tiens nous au courant…


@+

Bonjour Melusine,

Le principe est: "Si on ne peux pas le faire juste, on doit le faire ajustable."

J'adore cette phrase.

Je fais comme Doblezeta, et surtout je prends toujours des notes...toutes classées dans un catalogue général où tous mes bijoux sont codés et noté tout ce qui est mesurable pour chacun, commande ou stock.

À noter que tout dépendra si tu veux, dans le bas une fois embouti, une bordure en angle, une bordure droite et d'équerre à sa base, ou plate et parallèle à sa base. Choix qui eux aussi détermineront le diamètre de départ.

Belle journée.

Michel Zim

Bonjour Michel,

Pour cette fois-ci je ne sais pas trop ce n'est pas pour faire un bijou mais pour préparer le CAP blanc, la plupart du temps il y a ou des godrons ou un embouti ou les deux et je voudrais m'entrainer avant sur l'embouti car je trouve difficile de le faire exactement à des mesures données et sur les godrons car j'ai beaucoup de mal à les faire réguliers, surtout s'ils sont à plat, sur une calotte je trouve ça plus facile.

Une fois que je maitriserai correctement les deux, j'essaierai d'en faire un bijou.

ah oui le catalogue général, c'est quelquechos qu'il va falloir que je fasse, pour le moment je prends des notes dans un lab book sur les bijoux que je fais avec un sketch rapide mais ce n'est pas assez organisé.

Bonne journée à toi aussi

Bonjour mélusine, le sujet a déjà été traité avec plein de réponses et de formules à la clé.
https://bijouxalacheville.forumactif.org/t3544-embouti-au-de

Bonne journée

Bonjour Mélusine,

Une méthode qu'on a apprise aux cours du soir de l'école Boulle, pour avoir de diamètre a plat de ta forme (pour un dome) c'est :

Diamètre de ta demi-sphère + 1/3 de la hauteur.

Puis tu divises par deux pour avoir le rayon final.

Je suppose que ça doit marcher pareil pour le ovale, tu rajoutes 1/3 de la hauteur à la longueur et à la largeur de ton ovale.

Bonne journée!

Bonjour littlestone,

Comme quoi les choses changent vu que à Nicolas Flamel, ancêtre de Boulle, on m'a avait appris Rayon du dôme + 1/3 H...

De toute façon, ça ne reste qu'une approximation.

Salut Tim!

Ah tiens, surprenant! Je me suis peut être planté alors, je revérifierai ce soir...

Mais oui c'est sur, ça ne reste qu'une approximation, ça ne prends pas en compte l'épaisseur du plané. Et puis 1/3, en général, ça tombe pas juste, ou alors c'est trop petit pour être bien mesuré. On avait un dôme de 5 mm de hauteur a faire, ça donne un résultat de 1.6666... va mesurer ça précisément!

Non Littlestone, tu ne t'es pas trompé, "diamètre de la demi-sphère + 1/3 de la hauteur", c'est bien la formule qu'on nous a donnée en cours du soir à Boulle. On l'a tous fait selon cette formule. Peut-être que la prof s'est trompée ?

Bonjour,

Admin a écrit:

À noter que tout dépendra si tu veux, dans le bas une fois embouti, une bordure en angle, une bordure droite et d'équerre à sa base, ou plate et parallèle à sa base. Choix qui eux aussi détermineront le diamètre de départ.

Quelle épaisseur de métal ? Quelle courbure ?
Le développé doit être calculé sur la partie la plus longue donc à l'extérieur de la courbe du bombé.

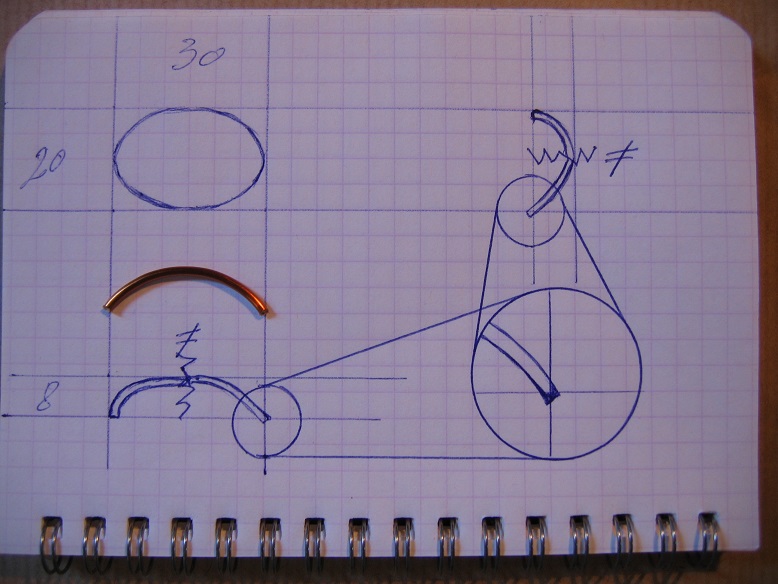

Le plus simple est de faire un croquis avec vue/s de coupe (une vue si rond, 2 si ovale) mais surtout avec le bombé réel à obtenir.

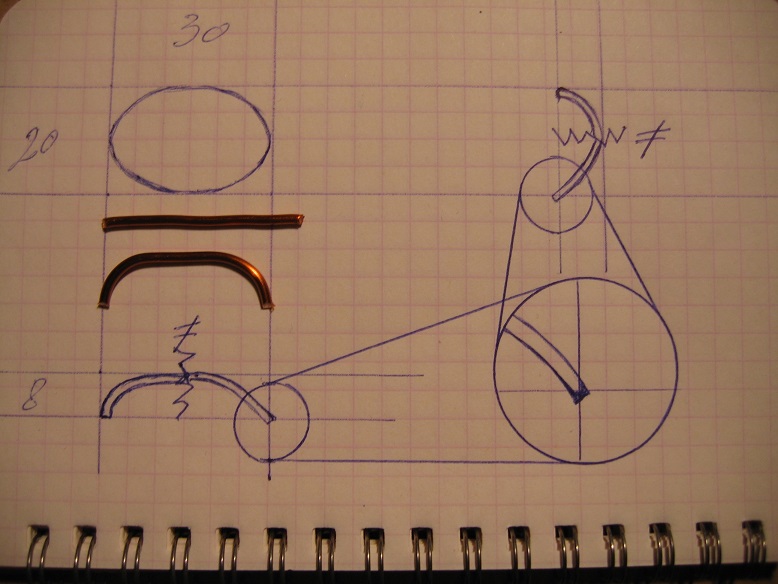

Tu peux utiliser un fil de métal, lui donner la courbure souhaitée,
le couper ou tracer à la longueur voulue puis le remettre droit pour reporter la mesure sur le plané...
Si la courbure (épaisseur du métal) n'arrive pas perpendiculaire à la base de la pièce il est préférable de prévoir une reprise du métal sur le pourtour et/ou la base de la pièce.




Belle journée !

Kantik

Alors pour les Boullistes, vous pourrez dire que c'est la formule de Monsieur Liégeois (qui l'a peut être lui même héritée d'ailleurs), maintenant retraité, ils doivent forcément le connaître.
De quoi relancer une bonne discussion
C'est peut être la formule 2.0

Mais je persiste à dire que ça n'a pas beaucoup d'importance car ce n'est qu'approximatif, tout dépend comment on travaille, comment on frappe, quelle est l'épaisseur du metal, quelle est la nature du metal, etc...

Bonne journée

Merci à tous !

Je vais tous les essayer. Je retiens le fil de métal aussi.
Je reviendrai après essais pour un round 3 de discussion, l'embouti oval il devrait y avoir matière là- dessus...

Je ne joue pas aux boules, je préfère jouer au Con...

Oui pas besoin de formule pour faire de l'approximatif ou de l'empirique pas plus pour perdre du temps et faire de la limaille pour rien...
Pour le CAP avec un dessin imposé, dans un temps limité, c'est bien de prendre qlqs minutes pour ne pas faire n'importe quoi et gagner beaucoup de temps pour la suite




Kantik

Bonjour à tous!

Alors, concernant cette histoire de développé, je me suis amusé a retrouver la formule exacte pour trouver le rayon d'une demi-sphère aplatie.

Ici, l'aire (la surface) qu'on aura, que ce soit sous forme de dome ou de cercle, sera identique.

La formule de l'aire d'un dome est A=2 x PI x r x h (r= rayon et h=hauteur)

La formule de l'aire d'un disque est A'= PI x r'² (r'=rayon du disque)

Dans notre situation, donc, A = A'

Soit PI x r'² = 2 x PI x r x h

donc r'² = 2 x r x h

soit r' = racine carrée (2 x r x h)

Vu le résultat, c'est super relou a calculer en situation, donc les approximations font très bien l'affaire, surtout que le résultat est le même!

Bonne journée!

Bonjour Little Grasshopper…

Comment ces deux formules peuvent être égales…????
Supposant que h=r, le cas d'un dôme sphérique…

A= 2 x ∏ x r x h (r) --> 2 x ∏ x r2
A'= ∏ x r2
A≠ A'

Salut ZZ!

Parce que r≠ r'!

Le rayon d'un disque de même aire qu'un dome sera plus grand!

Oupsss…
Au tant pour moi…

Bonjour,

C'est intéressant mais je pense qu'il y a un souci,
Déjà le metal se déforme, donc l'aire ne peut être identique à 100%,
Ensuite si on reprend ta formule avec un exemple:
R=1
H=0,5
R'=V(2x1x0,5)=V1=1
Donc r=r'....

Y a comme un défaut

Bonjour Tim

Ces formules je pense, son seulement applicables dans le cas d'un dôme régulier, dont r=h, une semi sphère.
Dès qu'on rentre dans un profil elliptique ça chamboule tout…

Comme ça à été dit, ces formules c'est bien de les connaitre, sont bien pour faire un approche et ne pas être trop dans les choux dès le départ.
Mais chercher l'exactitude entre le calcul et le travail… Tout le monde connait le résultat…


@+

Ok, je comprends,

Donc pour une demi sphère, si r=1 alors r'=V2
Identique au calcul sous forme de schéma avec la diagonale.

Par contre différent du calcul r+1/3r.

Bref, vaut mieux des abaques!

Salut Tim, ZZ,

Oui, ça se passe jamais comme prévu quand on bosse qu'avec les formules... différence entre pratique et théorie

Abaques? kesako?

Juste pour dire et cela ne va faire avancer votre shmillblik ....j'ai strictement rien dauber à vos explication ....mais j'ai adoré les petits desseins ...;j'ai presque eu l'impression qu'ils allaient s'animer ..;comme dans les explications du professeur Donaldus ,que Dysney nous montrait dans ma jeunesse ...

Merci de ce retour dans mon enfance ..


Moi j'fais au pif et si c'est trop long je coupe et trop court je recommence ..je sais pas très orthodoxe mais tell'ment tellement amusant ...
