Mes débuts

Ah ouais c'est vraiment tres chouette tout ca, je ne connaissait pas vraiment, et la je lit tout ce que je peux dessus
Ca me donne plein d'idées !
En fait je voudrais faire des petites lames de couteaux et d'épées (miniatures, de 2 ou 3 cm max) en argent faux damas, je pense que ca s'y appliquera parfaitement, j'hesite encore sur le nombre de couches mais vu la taille des trucs avec lesquels je travail je peux me lacher dans les tests

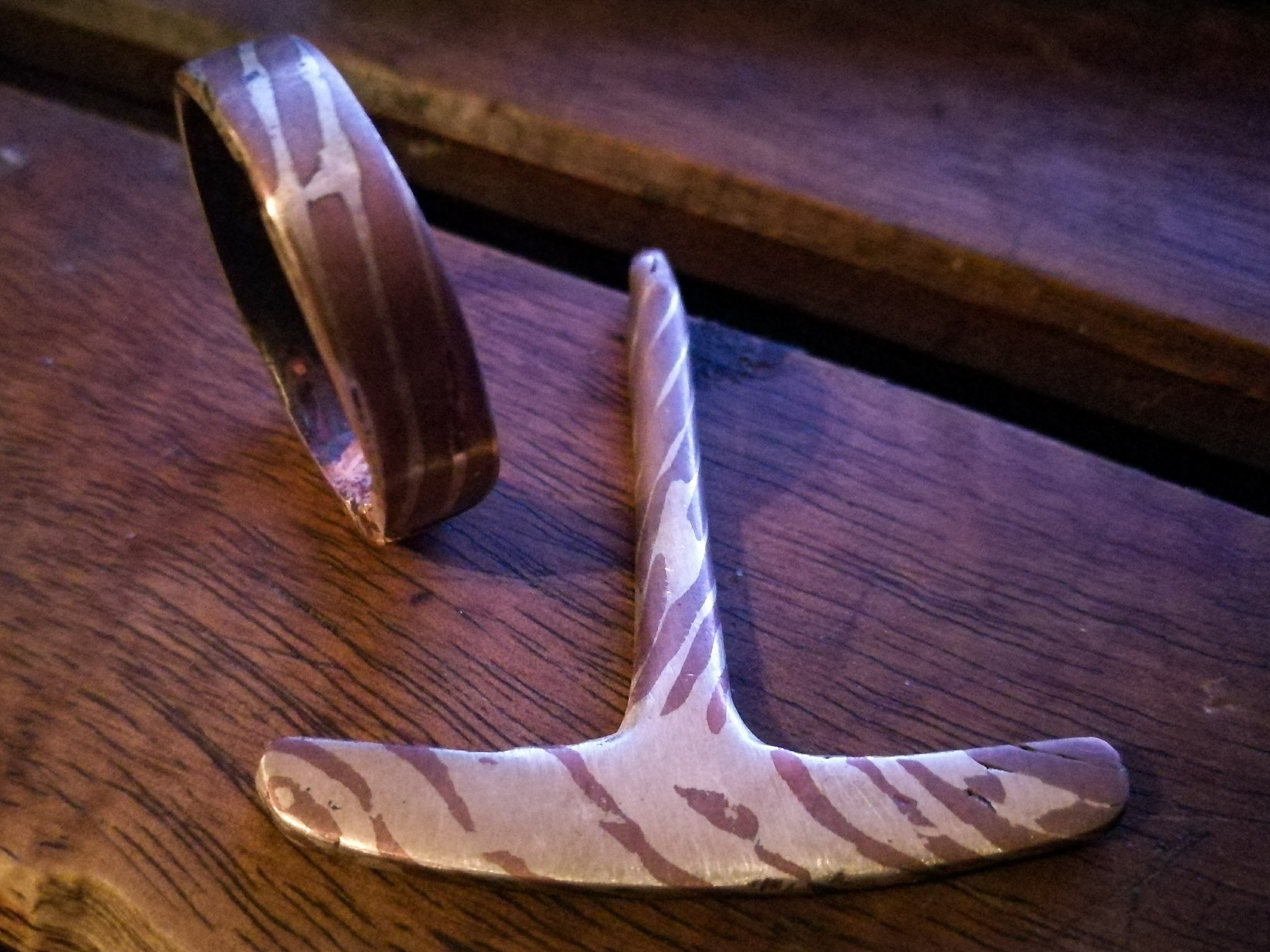

Je voulais essayer de voir si mon idéee de faire un lingot directement en forme de mjolnir, je suis plutot content, meme si il y a encore de petits trous en surface par endroit.

Bonjour Snorri,

Je n'ai jamais fait ce genre de test, mais je vois que tu es sur la bonne voie.

Merci pour la photo.

Tiens nous au courant de la suite.

Belle fin de journée.

Michel Zim

Bonjour

Super et bien mieux que le premier essai

Bravo, continue

Hello
Pourquoi ne pas essayer de faire la même technique que le Damas acier à la forge? Avec de l’argent et des petites épaisseurs, on peux le faire à l’enclume et au marteau sans recours au marteau pilon

Merci pour les compliments ca fait plaisir, la je suis en train de faire une broche avec plusieurs elements en mokume gane, mais sans soudure (pour le moment les tests que j'ai fait j'ai tendance a faire fondre l'argent quand j'essaye de souder, mais ca viens juste de mon manque d'experience donc je vais m'entrainer autrement avant) c'est super agreable

Pour l'idée de la technique de damas feuilleté, j'en ai fait un test deja mais je n'i pas été plus loin qu l'empillage et la soudure des plaques. J'ai l'impression que pour utiliser cette methode (qui est la methode la plus traditionelle de mokume gane) et faire ressortir les motifs il faut une bonne epaisseur du lingot au départ et je n'ai pas asser de puissance de chauffe pour ca. De plus de ce que j'ai vu sur le net ca parrait plus délicat que la soudure de forge de l'acier, il faut faire attention a ce que les metaux ne s'oxydent pas en les couvrant d'un mélange, fin bref pour le moment ej suis content avec les granulés et les torsades

J'ai continué mes experimentations
















recyclage de trouvaille en detection de metaux







petits fermails





Une boucle de ceinture pas encore tout a fait vraiment finie.



Et une bague que j'aime beaucoup et que je porte meme de temps en temps

Bonjour

De mieux en mieux, bravo

Pour tes doutes quant au mokume-gane traditionnel, effectivement, il faut une bonne puissance de chauffe, et c'est fastidieux, tu t'en sors très bien avec ta méthode !

De ce que j'ai pu voir sur le net, ça se fait comme ça traditionnellement : (peut-être as-tu déjà vu tout ça, mais au cas où, ça peut toujours servir à quelqu'un)

-D'abord, il faut une presse en acier. 4 tiges filetées, 8 écrous, deux plaques bien épaisses. C'est ça qui va solidariser le lingot pendant qu'il fond, et c'est ce qui empêche l'air d'entrer entre les plaques.



-Plaques parfaitement nettoyées, sans la moindre trace de doigt, empilées sans produit.

-Sur les deux plaques épaisses de la presse, une couche de blanco tip-ex. C'est ce qui va empêcher de coller aux paroies, grâce à l'oxyde de titane présent dedans. (Quoi c'est pas traditionnel le blanco ? en tout cas ça fonctionne bien paraît-il)

Une fois la presse bien serrée sur les plaques, une énorme quantité de borax sur les bords. et près des écrous

Ensuite sur un feu de bois ventilé ou autre, quelque-chose qui chauffe suffisament pour que les plaques fondent (mais pas trop)

Quand ça commence à fondre, faut taper sur la plaque du dessus, mais pas trop fort, sinon le métal le plus fusible s’enfuira.

Et recommencer à chauffer puis taper une ou deux fois, ça donne un lingot solidaire, sur lequel on peut faire apparaître des motifs à la fraise ou autre, qui ressortiront en laminant.

Autant dire que c'est bien plus long et difficile que du damas, qui n'est déjà pas évident.
Mais les motifs qu'on peut obtenir sont sans limites !

Bonne journée, encore bravo, j'aime tout particulièrement les deux derniers et l'anneau du premier !

Oui j'avais vu la technique des plaques de métal, par contre le coup du blanco je retient, ca parait etre une super astuce.
J'avais tenté un tout petit empillement, chauffé sans plaque, juste en forgeant a chaud, ca avais pas trop mal marché, mais le morceau obtenu était trop petit pour faire apparaitre des motifs sans finir avec une feuille de métal

Les fils torsadé c'est sympas a faire, ca serait plus net avec une filiere, je fait tout a la lime, j 'avais aussi commencé une petite fibule avec un fil plus épaix mais en le metant en forme l'argent s'est délaminé du cuivre a un endroit et hop tout était foutu depuis je fait beaucoup plus attention et j'ai moins de problemes, j'ai encore parfois quelques petits trous qui apparaissent au limage, on m'as dit que c'est possiblement parceque j'utilise trop de borax, en effet en en utilisant moins ou pas je réduit enormement les bulles.
A souder par contre j'arrive toujours pas a le faire proprement.

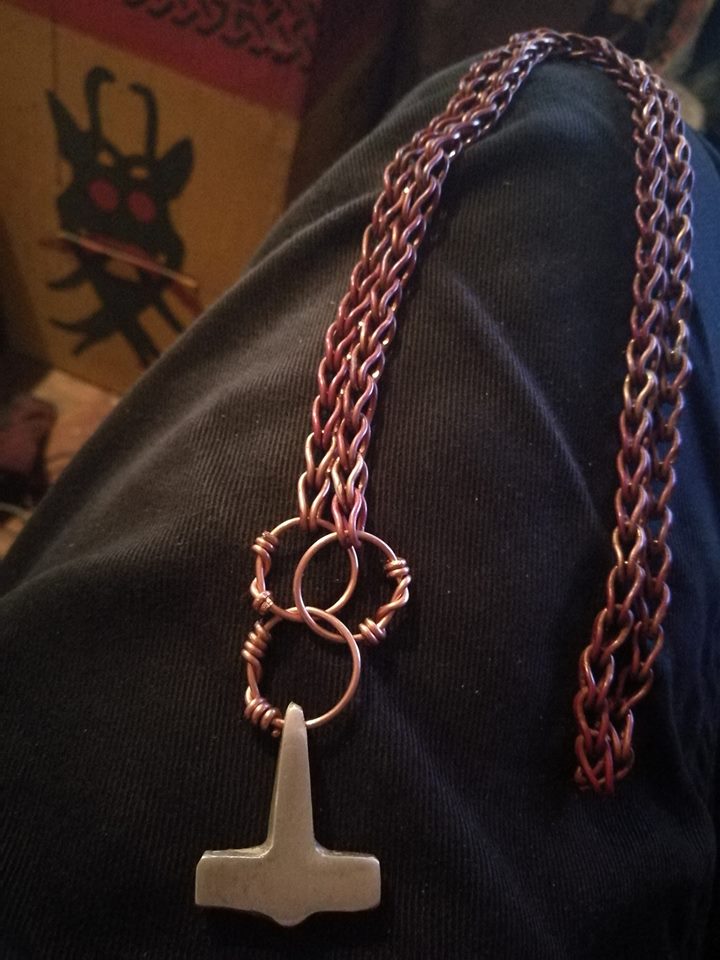

Je me suis lancé dans la chaine loop in loop, ca fait un bon exercice pour apprendre a souder
Maintenant je voudrais tenter une chaine plus dense, je pense qu'il faut doubler les maillons (1 maillon est connecté a 3 autres et non a juste 2), mais pour le moment je n'y arrive pas, je pense que soit mon fil est trop gros, soit mes anneaux sont trop petits, bref je vais devoir faire des tests de taille, est ce qu'il y aurais une formule pour calculer la taille et le diamètre des anneaux pour former des maillons ?

Bonjour Snorri

C'est un assemblage comme ça que tu veux faire ?

Oui exactement comme la chaine du dessus a gauche.

Oki
Pas de formule à te filer. Désolé..
Ces chaînes ont été faites il y à bcp de temps et à l'époque je ne prenait pas de notes.
Le seul info qui peut donner tel qu'elle c'est le diamètre du fil, cela fait 9/10, les deux autres sont à 55/10.
Au fait le troisième passe à travers le deuxième pour prendre le premier, c'est tout.
Je te conseille de faire des essais en fil de cuivre pour tester jusqu'à trouver une taille qui te convient.
Le montage peut se faire lâche ou serré cela dépend du rendu que tu veux.
De mémoire elle est en Ag .999, puis fait 28.9 g pour 43 cm.

PS: celle de droite c'est la même..

Merci pour les infos, a moins que qqn ai plus de précisions je pense que je suis partit pour faire quelques tests.

Bon courage !!
Tu nous feras part des résultats ?
Cela ça sera intéressant pour laisser des précédents !


@+

Oui avec plaisir, la sur la chaine que j'ai faite c'est du fil de 1.5mm de diamètre et des anneaux de 15mm de diamètre.

Les futures résultats je voulais dire..
Merci aussi pour ces informations.
Tu as tourné les anneaux sur un mandrin comment.. ?
Rond, rectangulaire, avec papier autour, pas... ?
Au fait quand on fait des chaînes, chaque paramètre compte, si tu changes un, tout va se modifier.

Merci !


@+

J'avais compris pour les résultats Mais je rajoutait des précisions pour ce que j'avais déja fait.

il y as un post assez complet sur le tressage viking et les torque mais je saurais pas ou trouver ca..

Ceux-ci pê ?

https://bijouxalacheville.forumactif.org/search?mode=searchbox&search_keywords=Tricotin+&show_results=topics

le "viking knit" je connais (meme si c'est bien plus vieux et peu utilisé chez les vikings), mais c'est pas a que je veux faire, je veux vraiment faire une chaine, soit du loop in loop basique comme j'ai fait, soit un truc un poil plus compliqué comme montré plus haut.

oui l'efet pourrait rapeller mais c'est pas pareil niveau rigidité ^^

ben bon courrage pour realiser cette chaine ! montre nous tes avancés !

Max
