 démontage de laminoir

Aller en bas
+2
Doblezeta
lou.g
6 participants
AuteurMessage
lou.g

lou.g


Messages : 9
Date d'inscription : 30/05/2016

démontage de laminoir Empty
MessageSujet: démontage de laminoir   démontage de laminoir EmptyVen 19 Jan - 15:10

Bonjour bonjour,


je viens chercher vos lumières en matière de laminoir...j'ai fouillé un peu dans les autres sujets  (peut être pas assez) mais n'ai pas trouvé la réponse..
j'ai acheté ce laminoir de la marque MDM (Mario di mario ) d'occasion il y a quelques années mais ne m'en suis pas vraiment occupé jusque la car j'étais encore en formation.
démontage de laminoir 20180112

Maintenant que je m'installe à mon compte il va m'être très utile mais il a un défaut de parallélisme que je ne parviens pas à rectifier, du coup mes planés ressortent arrondis et gondolés ce qui est plus que gênant car je passe un temps fou à obtenir une surface correcte;
donc je voulais le démonter pour l'étudier et éventuellement faire rectifier les rouleaux mais problème!

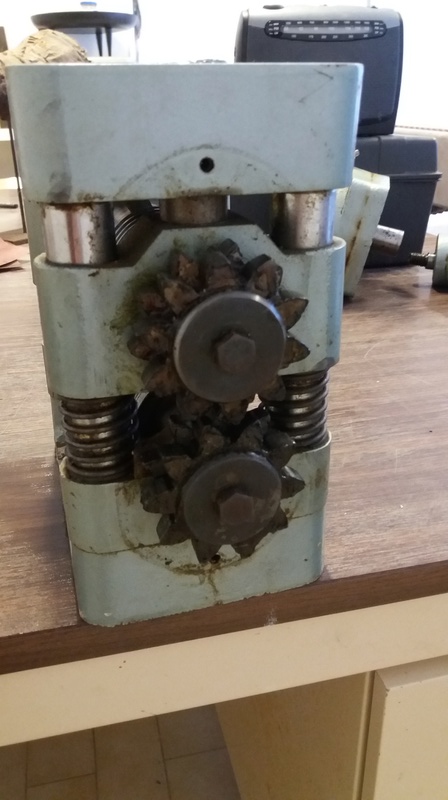

je ne sais pas comment dévisser les boulons qui maintiennent les engrenages ! impossible de maintenir les engrenages pour tourner dans le sens inverse....

démontage de laminoir 20180110

comment vous-y prenez vous? existe-t-il une clé spéciale ou une technique?
Et aussi quelle est la méthode pour vérifier le parallélisme des rouleaux??

et ces fichus boulon du dessus sont archi grippés! même en aspergeant de WD40 ça ne bouge pas...une solution?
démontage de laminoir 20180111


merci pour votre aide!
Revenir en haut Aller en bas
Doblezeta

Doblezeta


Messages : 8376
Date d'inscription : 29/10/2012
Age : 55
Localisation : Au bout du monde

démontage de laminoir Empty
MessageSujet: Re: démontage de laminoir   démontage de laminoir EmptyVen 19 Jan - 16:20

Bonjour lou.g

Opopopoop..!!
Ne touche plus rien.. !!!
Ce type de problème se règle sans démontage.

Chaque grosse molette situé sur le haut du laminoir gère la hauteur du rouleau supérieur à droite et gauche respectivement.
C'est avec elles que tu vas à faire le parallélisme avec le rouleau du bas, lui pas réglable.
Remonte ça tout suite ! Laughing

Il faut que tu trouves une cale, un morceau de plané, qq chose dont tu as la certitude que ses faces sont parallèles, peu importe la hauteur, mieux petit qnd même..
Avec cette cale tu vas à donner le même écartement au rouleau du haut en visant ou divisant ces deux molettes.
A chaque essai tu devras remettre la molette centrale qui relie les deux autres pour que rien ne bouge, puis t'ajustes en fonction selon de quel côté t'as besoin.
Commence avec le rouleau tout en bas, suivant on peut avoir besoin de jouer avec les deux molettes pour faire caler la troisième à cause des dents d'entraînement.
Après qqs essais le plané doit sortir droit, pour contrôler, retourne le droite à gauche et ça devrait sortir pareil.
Ne fais pas de grosses passes qu'à la fin pour ne pas te retrouver en panne de plané pour les essais.
Si tu as du Cu en plané c'est mieux..
Ah, n'oublie pas de recuire de tps en tps.

PS, le dégrippant n'est pas instantané..
Faut laisser 24h au moins,  ou lire la notice.. Smile
Le caca coca ça marche aussi.


@+


Dernière édition par Doblezeta le Ven 19 Jan - 16:27, édité 2 fois
Revenir en haut Aller en bas
néné

néné


Messages : 1298
Date d'inscription : 08/05/2011
Age : 72
Localisation : banlieue Toulousaine

démontage de laminoir Empty
MessageSujet: Re: démontage de laminoir   démontage de laminoir EmptyVen 19 Jan - 16:22

bonjour lou.g,
je crois que tu n as pas besoin d aller plus loin dans le demontage pour regler tes rouleaux parrallement.
ce que je ferais,
1 remettre en place les mollettes droite et gauche et les visser a fond sans serrer.
2 cela fait,faire remonter un peu le rouleau superieur a l aide des deux mollettes
3 faire descendre avec les deux mollettes ce meme rouleau de facon a ce qu il appuie avec la meme force parrallement sur le rouleau du bas.
4 mettre en place la mollette centrale sans faire tourner les deux mollettes et faire un essai.
si ca va pas,soulever la mollette centrale et faire tourner d une dent une des deux mollettes du coté necessaire de facon a faire monter ou descendre le rouleau superieur pour trouver le parrallelisme.
en esperant que mon charabia ne soit pas pas trop confus,j espere que tu vas trouver la solution.

néné.
Revenir en haut Aller en bas
lou.g

lou.g


Messages : 9
Date d'inscription : 30/05/2016

démontage de laminoir Empty
MessageSujet: Re: démontage de laminoir   démontage de laminoir EmptyLun 22 Jan - 10:19

☺️☺️☺️ merci pour vos réponses!
Vos " charabias" sont très clairs du moins dans la théorie...me reste plus qu'a mettre en pratique et je vous dirais ce qu'il en est.
Et pendant que j'y suis à le remonter, quelle type de graisse dois-je lui appliquer sur les engrenages etc..?

Revenir en haut Aller en bas
Bapu

Bapu


Messages : 503
Date d'inscription : 22/01/2018

démontage de laminoir Empty
MessageSujet: Re: démontage de laminoir   démontage de laminoir EmptyLun 22 Jan - 11:10

Il faudrait une photo de face avec les cylindres qui se touchent pour être certain.


Ce lien posté il y a quelques temps te donnera une idée de la procédure pour démonter un laminoir (même si tu ne comptes pas le faire), un nettoyage-graissage des engrenages pourrait lui faire du bien.

Il faudrait retirer avec une brosse à dent, coton-tige les poussières amalgamées sur la base ainsi qu'autour des engrenages et des ressorts.


http://hansmeevis.blogspot.be/2015/07/servicing-cavallin-rolling-mill.html


Je viens de le faire pour les miens, ils en avaient besoin.
Revenir en haut Aller en bas
Doblezeta

Doblezeta


Messages : 8376
Date d'inscription : 29/10/2012
Age : 55
Localisation : Au bout du monde

démontage de laminoir Empty
MessageSujet: Re: démontage de laminoir   démontage de laminoir EmptyLun 22 Jan - 11:12

Re

On dirait que ça été trop tard pour stopper le démontage.. Smile
Tant mieux si tu l'as désossé, comment ça c'est parti pour une décennie !
Pour la graisse, celle du mécano va bien, faut mieux utiliser une graisse "lourde", ça tient toujours plus dans le temps.
N'en mets pas trop, s'il en faut après le remontage c'est mieux de rajouter qu'à essuyer le surplus.
Je vois qu'il à un graisseur sur la boîte de réduction, là il faut une pompe à graisse, un peu comme une pompe à vélo mais sans air.. clown
Tu peux le remonter et charger en graisse cette partie là manuellement, dans le futur te faudra l'outil pour graisser, mais vu la fréquence qu'on peut donner à l'entretien, je dirais 1 fois/an, 2 dépend l'intensité d'utilisation, tu peux aller voir un garagiste pour lui demander service en papillonnant un peu plus des cils.. Smile

Bon courage !


@+
Revenir en haut Aller en bas
Admin
Admin
Admin


Messages : 33801
Date d'inscription : 05/08/2009
Age : 68
Localisation : Québec Canada Voie Lactée Laniakea

démontage de laminoir Empty
MessageSujet: Re: démontage de laminoir   démontage de laminoir EmptyLun 22 Jan - 19:33

faire descendre avec les deux mollettes ce même rouleau de facon a ce qu'il appuie avec la meme force parrallement sur le rouleau du bas.

cheers Wink

_________________
Tout ce qui vaut la peine d'être fait, vaut la peine d'être bien fait.
Revenir en haut Aller en bas
http://zimmermann-quebec.com/
lou.g

lou.g


Messages : 9
Date d'inscription : 30/05/2016

démontage de laminoir Empty
MessageSujet: Re: démontage de laminoir   démontage de laminoir EmptyJeu 8 Mar - 23:15

Merci à tous pour vos conseils!!
Désolée du temps de réponse...c'était un peu chargé ces derniers mois!
j'ai bien remonté et nettoyé le laminoir, je n'ai pas eu le temps de le tester, je vous dirais ce qu'il en est!

merci encore pour vos lumières!
Revenir en haut Aller en bas
Admin
Admin
Admin


Messages : 33801
Date d'inscription : 05/08/2009
Age : 68
Localisation : Québec Canada Voie Lactée Laniakea

démontage de laminoir Empty
MessageSujet: Re: démontage de laminoir   démontage de laminoir EmptyJeu 8 Mar - 23:40

cheers cheers cheers

Y a pas urgence lou.g

Bon travail, belle fin de journée à toi.

Michel Zim
sunny

_________________
Tout ce qui vaut la peine d'être fait, vaut la peine d'être bien fait.
Revenir en haut Aller en bas
http://zimmermann-quebec.com/
Lavigie50




Messages : 23
Date d'inscription : 30/12/2020

démontage de laminoir Empty
MessageSujet: Question sur ce modèle    démontage de laminoir EmptyMer 30 Déc - 23:56

Bonjour
Il semblerait que je vienne d’acheter le même laminoir Mario di Maio (Italie)
Auriez vous une référence et/ou un plan de démontage car je dois entièrement le rénover.

J’avoue être intrigué sur les bouchons pour le graissage et l’huile . Est-ce qu’il y’a un bain d’huile (sur votre photo, vous l’avez retourné mais sans écoulement d’huile) et si oui connaissez vous la quantité pour le remplissage. Je n’ai rien vu sur le net et n’ai pas vu de « niveau »
En vous remerciant.
Cordialement
