Un établi arlequin  Empty
MessageSujet: Un établi arlequin    Un établi arlequin  EmptyJeu 20 Déc - 0:40

Bonsoir à tous!

V'là un autre tout nouveau née…!!

Si ça inspire quelqu'un qu'à moyen de machiner un peu le bois, soit le bienvenu, n'hésitez pas…!!

Voici un bref descriptive de la fab de mon établi, c'est pas un step by step, le temps me l'à pas permis mais comme ils disaient… on à pas le pétrole…


Je l'ai baptisé l'arlequin parce qu'il à était fait qu'avec des chutes… ^^


Quelques prémisses du projet…

_Fabriquer un établi à tout prix sans avoir à dépenser un rouble…

Travailler dans une entreprise de menuiserie & agencement ça aide…
Troquer matériel pour la prime de fin d'année versé dans une compte épargne que te bouffe un pourcentage ça aide aussi…

_Solide, stable et fonctionnel.

Faire le plateau si lourd que possible.
Choix de bois dense pour le piétement avec un assemblage par tenon-mortaise.
Sur mesure

_Le faire démontable pour le transport et pour qu'il rentre dans le balcon.

Deux cadres composés par les pieds et des traverses assemblés sont reliées entre eux par deux grands traverses démontables -mortaise et tenon chevillé-


_Finition

Le minimum nécessaire (le temps… le temps!)

Ponçage de la surface de travail.
Ponçage des pièces du tiroir et tablette.
Chanfreinage des arrêtes pieds et traverses.
Quart de rond sur les arêtes du plateau.
Arêtes cassées au papier de verre.



_Dans un W.E. !!!







Le panneau de base pour le plateau est une chute de contreplaqué d'agencement de 30 mm de 1200x 930 mm… un peu moisie du au long stockage… Ça c'est de la chute !!

Le panneau à était coupé à 1200 x 800 mm pour rajouter la chute sur le coté et élargir le plateau.
Les deux bords des panneaux sont buvetés à la toupie avec un outil "dents de souris" qu'élargie la surface de collage.
Cette collage on peux le faire aussi bord à bord, avec des rainures-languettes, lamellos, etc


Un établi arlequin  P08-1215



Pendant le collage du plateau le piétement se prépare…
Les pieds sont fabriqués à partir de deux pièces de bois collées
Les traverses son entières
Mise en largeur des pièces
Débit en longueur des traverses
Dégauchissage
Rabotage
Buvetage à la "dent de souris"
Collage des pieds

Un établi arlequin  P08-1216

Suite…
Revenir en haut Aller en bas
Doblezeta

Doblezeta


Messages : 8652
Date d'inscription : 29/10/2012
Age : 58
Localisation : Au bout du monde

Un établi arlequin  Empty
MessageSujet: Re: Un établi arlequin    Un établi arlequin  EmptyJeu 20 Déc - 1:10


J'ai choisi placer le demi-cercle à l'axe du plateau, ça impliquait pas de tiroirs en dessous.

L'usinage est fait avec une défonceuse monté sur une règle/compas, avec une fraise de coupe droite ø14

Une pièce annexe faite dans la même épaisseur vient se fixer sur le bord extérieur du plateau pour matérialiser les axes de positionnement de la règle/compas que guiderait la défonceuse.

Pourquoi deux axes ?

J'ai fait une ellipse de 300 x 650 mm… eh oui…! j'ai le bras long…! ^^



Un établi arlequin  P08-1217




J'ai trouvé le plateau fin à mon idée d'origine, au départ je vissait deux chutes en 40mm d'épaisseur, ça m'aurait convaincu; mais ce ne fut pas possible.

Toujours pas satisfait, à mi chemin d'usinage du demi-cercle je me suis entêté en avoir un plateau lourd !! Twisted Evil

Seul moyen c'était de doubler le plateau…

Le voilà tapissé avec des chutes de contreplaqué de coffrage en 19 mm (buvetées entre elles aussi pour faire un seul plan)
Collées et visées par le bas.

Le tout usiné.

Un établi arlequin  P08-1218


Suite
Revenir en haut Aller en bas
Doblezeta

Doblezeta


Messages : 8652
Date d'inscription : 29/10/2012
Age : 58
Localisation : Au bout du monde

Un établi arlequin  Empty
MessageSujet: Re: Un établi arlequin    Un établi arlequin  EmptyJeu 20 Déc - 1:40


Le lendemain avant de desserrer le collage des pieds, avait du temps a consacrer à les traverses.

Traçage
Tenonnage

Puis une fois les pieds libérés des serre-joints, ont suivi la mise à longueur et les mortaises.
Faites dans une mortaiseuse à mèche, avec une mèche de ø16 mm.

Après équerrage des mortaises et ajustage des tenons puis montés à blanc les deux cadres peuvent être collés.

On peux apercevoir des visses dans les pieds, un choix pour ne pas mettre des serre-joints et attendre encore 24 Hr le séchage de la colle… (le temps… encore le temps…!!)



Un établi arlequin  P09-1210




Détaille de la traverse basse à tenon chevillé



Un établi arlequin  P09-1211

Suite
Revenir en haut Aller en bas
Doblezeta

Doblezeta


Messages : 8652
Date d'inscription : 29/10/2012
Age : 58
Localisation : Au bout du monde

Un établi arlequin  Empty
MessageSujet: Re: Un établi arlequin    Un établi arlequin  EmptyJeu 20 Déc - 2:10


Dernière étape…!

Le tiroir, coulisses et tablette.

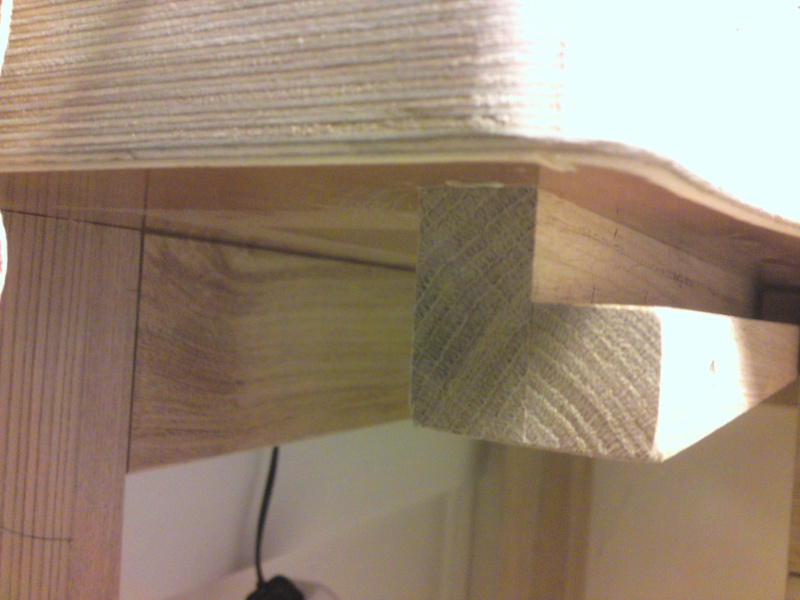

Les coulisses sont en deux pièces de chêne de 22 x 22 mm et 22 x 45 mm assemblées que forment un L de 44 x 45 mm.


Un établi arlequin  P20-1210


Les cotés du tiroir sont faites en ipé de 22 x 155 mm, usinés pour recevoir la tablette et le fond du tiroir.

La tablette en movingui de 20 mm, la façade en chêne et l'arrière du tiroir en frêne sont dimensionnés et débités en accord avec le demi-cercle.

Le fond du tiroir est fait en planchettes de chêne de 8 mm d'épaisseur.



Un établi arlequin  P09-1212

Suite
Revenir en haut Aller en bas
Admin
Admin
Admin


Messages : 34883
Date d'inscription : 05/08/2009
Age : 71
Localisation : Québec Canada Voie Lactée Laniakea

Un établi arlequin  Empty
MessageSujet: Re: Un établi arlequin    Un établi arlequin  EmptyJeu 20 Déc - 2:20

cheers cheers cheers

Ouaaaaa..Le père te fait un beau cadeau cheers

Vraiment super cet établi..merci pour toutes ces photos.

Belle fin de journée.

Michel Zim
sunny

_________________
Tout ce qui vaut la peine d'être fait, vaut la peine d'être bien fait.
Revenir en haut Aller en bas
http://zimmermann-quebec.com/
Doblezeta

Doblezeta


Messages : 8652
Date d'inscription : 29/10/2012
Age : 58
Localisation : Au bout du monde

Un établi arlequin  Empty
MessageSujet: Re: Un établi arlequin    Un établi arlequin  EmptyJeu 20 Déc - 2:21

Le voici monté et définitivement installé… enfin, jusqu'au prochaine migration… Very Happy


Un établi arlequin  P19-1210

Un établi arlequin  P19-1211
Revenir en haut Aller en bas
Doblezeta

Doblezeta


Messages : 8652
Date d'inscription : 29/10/2012
Age : 58
Localisation : Au bout du monde

Un établi arlequin  Empty
MessageSujet: Re: Un établi arlequin    Un établi arlequin  EmptyJeu 20 Déc - 2:43

Maintenant me reste à lui monter une cheville et… je vais lui faire sa peau !! Very Happy



Je suis désolé, y'à pas de plans pour la découpe laser… c'est un "fait dans la tête"



Bon, beh… j'espère que ça donnera bien des idées et qu'un tsunami d'établis fait main viendront très prochainement…!!

Enfin si vous vous lancez dans l'entreprise de vous construire un établi et z'êtes à la recherche des informations…

En mesure de ma disponibilité je serait content de vous dépatouiller… !!



Bonne nuit à tous…!!



P.S.: Merci Michel !! Mais le barbu n'est pour rien, en tout cas pas celui habillé en rouge… Wink





Revenir en haut Aller en bas
Admin
Admin
Admin


Messages : 34883
Date d'inscription : 05/08/2009
Age : 71
Localisation : Québec Canada Voie Lactée Laniakea

Un établi arlequin  Empty
MessageSujet: Re: Un établi arlequin    Un établi arlequin  EmptyJeu 20 Déc - 4:06

Bonsoir Doblezeta,

je vais lui faire sa peau !! Laughing Laughing Laughing Extra.

Il est vraiment beau et solide cet établi......tu aimeras beaucoup ce grand tiroir, pleine largeur, avec cette tablette si pratique à la fois pour la bijouterie, pour le dessin, pour casser la croûte..etc...

Encore merci pour tout ce temps que tu as mis pour nous mettre tout cela en textes et photos...un exemple à suivre....

Belle fin de journée.

Michel Zim
sunny

_________________
Tout ce qui vaut la peine d'être fait, vaut la peine d'être bien fait.
Revenir en haut Aller en bas
http://zimmermann-quebec.com/
Doblezeta

Doblezeta


Messages : 8652
Date d'inscription : 29/10/2012
Age : 58
Localisation : Au bout du monde

Un établi arlequin  Empty
MessageSujet: Re: Un établi arlequin    Un établi arlequin  EmptyJeu 27 Déc - 0:22

Bonsoir encore à tous


Je reviens pour ajouter une autre étape, la fabrication de la peau.


Bonsoir Michel

Oui, la solidité fut une constante dans la conception
Autrement pour la beauté que sort des proportions et du geste mis dans la travail, j'ai suivi ta signature en bas des pages… ^^


Faisant le mécanicien les quatre fers en l'air j'ai pris les cotes de largeur, hauteur et profondeur autour des coulisses et du tiroir par le bas.
Profitant de la gymnastique les pitons pour soutenir la peau ont été placés.
Quatre le long des coulisses à distance x, en la respectant de l'autre coté pour la symétrie et quatre autres sur la ligne arrière du tiroir, dans la traverse de l'établi.
Tout bien noté je fais surface…


Les coulisses, vue d'arrière du plateau.
Un établi arlequin  P23-1215


Faire un plan pour le traçage sur la bête…
Un établi arlequin  P26-1210


Suite…





Dernière édition par doblezeta le Jeu 27 Déc - 1:06, édité 1 fois
Revenir en haut Aller en bas
Doblezeta

Doblezeta


Messages : 8652
Date d'inscription : 29/10/2012
Age : 58
Localisation : Au bout du monde

Un établi arlequin  Empty
MessageSujet: Re: Un établi arlequin    Un établi arlequin  EmptyJeu 27 Déc - 0:40

Le tout à était découpé dans une portion d'une demi peausserie de vache finition nubuck de 1mm d'épaisseur.
Comme les choses sont à la débouille, la pièce était 10 cm plus courte dans la largeur, d'un seul côté.
J'ai centré mon patron dans la largeur minimale, à la profondeur adéquate, ainsi le résultat final c'est un trapèze isocèle légèrement évasé vers l'arrière.
La position des pitons à était tracé, les trous percés avec une pince emporte pièce à 1cm du bord et les oeillets sont posés.

Un établi arlequin  P26-1211



… Le tiroir que me gênait par sa hauteur un peu excessive de départ à était réduit à 90 mm, plus proportionné il reste largement confortable.

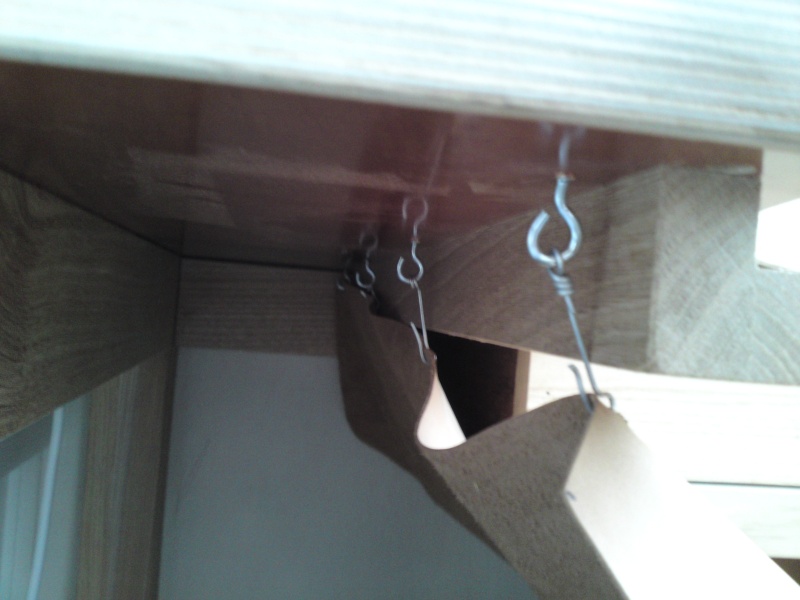

Pour donner la chute vers les jambes, et rattraper le "manque de peau" des crochets en fil de fer galvanisé en escalier, assurent la liaison entre les pitons et les oeillets

Un établi arlequin  P26-1212


Dernière édition par doblezeta le Dim 30 Déc - 13:06, édité 1 fois
Revenir en haut Aller en bas
Admin
Admin
Admin


Messages : 34883
Date d'inscription : 05/08/2009
Age : 71
Localisation : Québec Canada Voie Lactée Laniakea

Un établi arlequin  Empty
MessageSujet: Re: Un établi arlequin    Un établi arlequin  EmptyJeu 27 Déc - 0:52

Bonjour Doblezeta,

Merci pour ces photos....

( pas ) marrant de se retrouver à quatre patte sous l'établi....mais comme on dit....s'il faut le faire...faisons le bien. cheers

Tu dois avoir hâte de travailler à ce nouvel établi...grand confort... cheers cheers

Ce grand tiroir avec large tablette est un énorme avantage par rapport aux anciens établis classique avec des tablettes beaucoup trop petites.

À bientôt

Michel Zim
sunny

_________________
Tout ce qui vaut la peine d'être fait, vaut la peine d'être bien fait.
Revenir en haut Aller en bas
http://zimmermann-quebec.com/
Doblezeta

Doblezeta


Messages : 8652
Date d'inscription : 29/10/2012
Age : 58
Localisation : Au bout du monde

Un établi arlequin  Empty
MessageSujet: Re: Un établi arlequin    Un établi arlequin  EmptyJeu 27 Déc - 1:02

Et voilà le nouveau né qui commence à s'habiller…!!


Ma vieille cheville, une chute de "lapacho" qui m'a suivi depuis l'atelier de mon ami luthier "el pataguas" en Argentine et une perle en os vient à compléter mon petit bonheur…


Un établi arlequin  P26-1213




N'hésitez pas si vous avez besoin d'informations…



Amicalement… ZZ
Revenir en haut Aller en bas
Admin
Admin
Admin


Messages : 34883
Date d'inscription : 05/08/2009
Age : 71
Localisation : Québec Canada Voie Lactée Laniakea

Un établi arlequin  Empty
MessageSujet: Re: Un établi arlequin    Un établi arlequin  EmptyJeu 27 Déc - 1:05

cheers cheers cheers

Superbe

Cheese

_________________
Tout ce qui vaut la peine d'être fait, vaut la peine d'être bien fait.
Revenir en haut Aller en bas
http://zimmermann-quebec.com/
Doblezeta

Doblezeta


Messages : 8652
Date d'inscription : 29/10/2012
Age : 58
Localisation : Au bout du monde

Un établi arlequin  Empty
MessageSujet: Re: Un établi arlequin    Un établi arlequin  EmptyJeu 27 Déc - 1:22

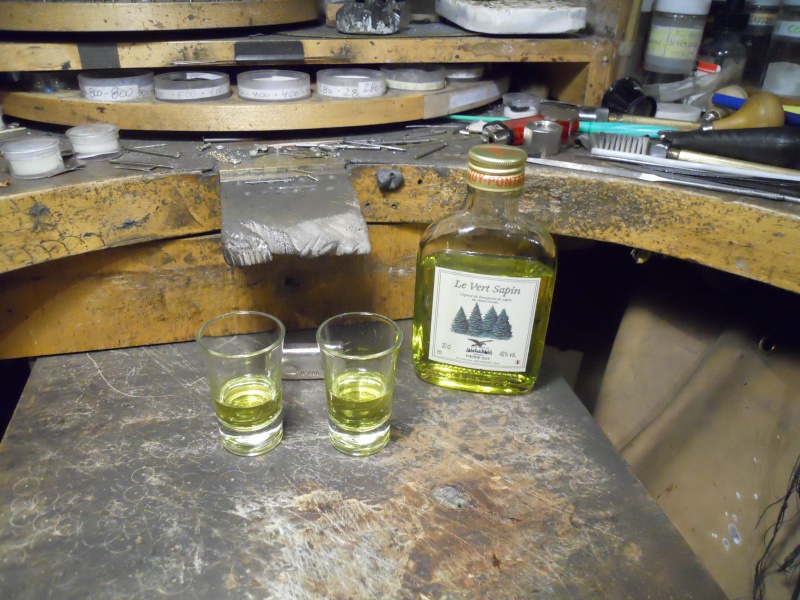

Je vais devoir le modifier…

J'ai pas tenu compte de la jauge… !!! Wink

Chin-chin au partage… !!!



Un établi arlequin  P27-1210


cheers cheers cheers cheers cheers cheers cheers cheers
Revenir en haut Aller en bas
Admin
Admin
Admin


Messages : 34883
Date d'inscription : 05/08/2009
Age : 71
Localisation : Québec Canada Voie Lactée Laniakea

Un établi arlequin  Empty
MessageSujet: Re: Un établi arlequin    Un établi arlequin  EmptyJeu 27 Déc - 2:24

Bonsoir Double Z,

cheers

Ha..non mais...moi aussi je bois avec toi:

Un établi arlequin  20910

Une liqueur de bourgeons de sapin du Haut-Doubs.....40 % d'alcool..... cheers  de chez Pierre Guy.....un mec super de Pontarlier..... cheers

Délicieux, un parfum de forêt pleine de champignons et d'oiseaux rares...... cheers

À ta santé Doble Z   drunken et de milliers de beaux bijoux à ce super solide établi..

Belle fin de journée...


À la vôtre aussi  drunken  toutes et tous..heureuses et heureux de ce forum.... cheers

Michel Zim
sunny

_________________
Tout ce qui vaut la peine d'être fait, vaut la peine d'être bien fait.


Dernière édition par Admin le Mer 3 Sep - 20:30, édité 1 fois
Revenir en haut Aller en bas
http://zimmermann-quebec.com/
Macma

Macma


Messages : 5020
Date d'inscription : 10/04/2012
Age : 63
Localisation : Label Blonde

Un établi arlequin  Empty
MessageSujet: Re: Un établi arlequin    Un établi arlequin  EmptyJeu 27 Déc - 6:43

Bonjour doblezeta,

Superbe boulot pour un superbe établi !!! cheers

Quelque chose me dit que vont voir le jour de superbes bijoux de cet établi...
Des bijoux dans les règles de l'art, faits avec amour et générosité, à ton image quoi !

Amicalement, didier

_________________
"Ni dieu, ni maître, même nageur !" - Jean Yanne
Revenir en haut Aller en bas
https://mariusjulien.wixsite.com/macma
Invité
Invité




Un établi arlequin  Empty
MessageSujet: Re: Un établi arlequin    Un établi arlequin  EmptyJeu 27 Déc - 9:39

Superbe cet Etabli Doblezeta,

il à l'air tout doux, tout neuf cheers tu vas enfin nous faire profiter de tes merveilles !!

La guinness par contre, beurk, ça se boit pas ça se tartine ces trucs la ...

Je prendrais plutôt une tite gentiane !!


Dernière édition par Nella le Jeu 27 Déc - 12:16, édité 1 fois
Revenir en haut Aller en bas
Doblezeta

Doblezeta


Messages : 8652
Date d'inscription : 29/10/2012
Age : 58
Localisation : Au bout du monde

Un établi arlequin  Empty
MessageSujet: Re: Un établi arlequin    Un établi arlequin  EmptyJeu 27 Déc - 11:22

Bonjour Michel, Macma, Nella

Merci pour les encouragements et soutiens quotidiens que vous mettez sur le forum…
Merci aussi à tous ce qu'investissent de son temps pour cette cause.

Dans mon projet de re-reconversion votre aide est précieuse…
Surement je l'aurait réalisé qnd même en solo, mais le faire à vos côtés c'est du pur bonheur… !!

Maintenant j'arrive avec cette établi "tout doux" lequel surement donnera des belles surprises…

Là oui… je crois bien avoir trouvé une bonne famille d'accueil… !!!




cheers cheers cheers cheers cheers


Bonne journée… !!




Revenir en haut Aller en bas
Phil de fer

Phil de fer


Messages : 710
Date d'inscription : 26/09/2011
Localisation : Suisse

Un établi arlequin  Empty
MessageSujet: Re: Un établi arlequin    Un établi arlequin  EmptyJeu 27 Déc - 13:50

Pour ma part, une bonne Guiness vaudra à jamais toutes les liqueurs ou vins jurassiens!
A ta santé, et à celle de ton établi!

Philippe
Revenir en haut Aller en bas
http://www.yeosh.ch
Doblezeta

Doblezeta


Messages : 8652
Date d'inscription : 29/10/2012
Age : 58
Localisation : Au bout du monde

Un établi arlequin  Empty
MessageSujet: Re: Un établi arlequin    Un établi arlequin  EmptyJeu 27 Déc - 14:03


Du pur velours… !!

cheers cheers cheers



A la tienne, Phil… !!
Revenir en haut Aller en bas
Invité
Invité




Un établi arlequin  Empty
MessageSujet: Re: Un établi arlequin    Un établi arlequin  EmptyJeu 27 Déc - 14:36

Suspect

http://www.faubourg-des-saveurs.com/bieres/48-la-millefleurs-64.html
Revenir en haut Aller en bas
PierreL

PierreL


Messages : 48
Date d'inscription : 21/07/2012
Localisation : Saint-Lazare, Québec, Canada

Un établi arlequin  Empty
MessageSujet: Re: Un établi arlequin    Un établi arlequin  EmptyJeu 27 Déc - 14:52

Ola! Une cheville dont on (....) ne peut dire si elle est à l'endroit ou à l'envers. Laughing
Revenir en haut Aller en bas
Phil de fer

Phil de fer


Messages : 710
Date d'inscription : 26/09/2011
Localisation : Suisse

Un établi arlequin  Empty
MessageSujet: Re: Un établi arlequin    Un établi arlequin  EmptyJeu 27 Déc - 21:10

Merci Nella, surtout ne change pas! Laughing Laughing Laughing
Revenir en haut Aller en bas
http://www.yeosh.ch
gilaub

gilaub


Messages : 762
Date d'inscription : 06/08/2012
Age : 48
Localisation : Bordeaux/Aquitaine/France

Un établi arlequin  Empty
MessageSujet: Re: Un établi arlequin    Un établi arlequin  EmptyJeu 27 Déc - 21:49

Il est magnifique cet établi, bien stable apparemment, féloches Cheese
Revenir en haut Aller en bas
Guy Audette

Guy Audette


Messages : 1952
Date d'inscription : 10/05/2012
Age : 24
Localisation : Ville de Québec

Un établi arlequin  Empty
MessageSujet: Re: Un établi arlequin    Un établi arlequin  EmptyJeu 27 Déc - 22:16

Bonjour Gilaub et les autres.

Féloches...definition et éthymologie svp, jamais entendu ce terme.

Merci cher cousins.

Guy Very Happy
Revenir en haut Aller en bas
Contenu sponsorisé





Un établi arlequin  Empty
MessageSujet: Re: Un établi arlequin    Un établi arlequin  Empty

Revenir en haut Aller en bas

Un établi arlequin
Revenir en haut
Page 1 sur 4Aller à la page : 1, 2, 3, 4  Suivant
 Sujets similaires
-
» L'établi idéal..........enfin je veux dire l'idéal d'un établi suivant mes idées.....
» FABRICATION ETABLI
» cède établi
» Mon établi
» Un établi à bricoler. Des conseils ?

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Bijoux à la cheville :: ATELIER, OUTILS ET OUTILLAGES :: L'Établi........du bijoutier-joaillier et sa forme si particulière-
Sauter vers:
