Tuto jonc embouti

Bonjour,
En lisant le post de Nella qui souhaite proposer des stages de découverte voici un exercice qui aborde :
Le traçage, l'utilisation du bocfil, la soudure, le recuit , l'emboutissage et le polissage.

Le résultat étant plutôt sympa.

Il m'a fallu environ 1h30 en partant d'un plané de 13/10ème pour arriver au résultat final.
En multipliant par 3 la durée on arrive à un peu moins de 5 heures ce qui permet d'après moi de proposer cet exercice...





Plané découpé

Limage des champs avant la soudure

L'ajustage étant primordial


Dérocher


Mise en forme au triboulet


Emboutissage sur le dé


Vérification de la symétrie et de la taille. La taille se réduisant en fonction de l'importance de l'emboutissage.


Emérisage, polissage..


Bonne fin de journée à tous !
Pascal.

Bonjour PascalV,

Merci pour le tuto et les images...effectivement c'est un bon exercice qui comporte beaucoup de techniques.

Ton calcul de multiplier par trois le temps c'est pour évaluer le temps que mettrait un débutant?...pas certain de bien comprendre

Bonne journée

Bonjour Pascal

Très joli exemple…!!
Assez simple et bien technique à la fois, un résultat gagnant…
Ça va très bien dans un cadre de bricoleurs avertis, à mon avis par contre…

Pour rebondir sur le sujet de "donner" un stage… quelque soit sa complexité, implique bcp plus d'analyse au delà de la pièce à réaliser…
On doit former aux gestes, veiller à la sécurité…
Tout les intégrants n'avancent pas au même rythme…
L' exercice donné doit être en fonction de la capacité de compréhension de l'individu…
Et un tas de choses…
Mais ça va plus du côté pédagogique avant tout…

Pour une pièce comme celle que tu montres le calcul du temps peux varier énormément, allant d'un minimum (on peux le raccourcir en remplaçant le sciage pour la cisaille, par ex) jusqu'à une semaine à deux heures par jour pour des novices…

Faut bien cogiter… Je dis…

Merci pour le tuto, joliment bien fait…



Bonne journée à toi… !!

Très instructif .... modèle simple ;que je compliquerais à souhait ...

Merci du tuto .

.

Super Pascal!
Ça ça ne peut que plaire pour un stage! Et même pour le reste aussi...

Petite question car on avait vu une bague boule semblable mais découpée à la fin.
Qu'est ce que cela implique de découper au début par rapport à la fin?

Bonsoir Nano


La déformation d'une plaque en volume n'est pas la même s'on l'enlève une partie avant emboutir…
Alors l'emboutissage sera plus difficile à contrôler, en fonction de la pièce enlevé.

C'est pour ça qu'on découpe une fois le volume créé après recuit, pour libérer les tensions dans le métal…


Bonne soirée…!

Merci ZZ,

Pascal, est il indiscret de te demander pourquoi du coup ce choix de la découpe au début?

Bonsoir,
Uneperle: je te mettrai une photo de l'emboutissage demain. En attendant je t'explique comment je procède.
Je place l'anneau dans le dé trou le plus proche du diamètre, sur la tranche. pour frapper j'utilise un tube plein de komacel ( sorte de pvc que je trouve super dur) 2 à 3 coup de marteau, je retourne la bague et même chose.
Pour ce genre d'embouti il ne suffit que de renouveller la manip 2 à 3 fois donc environ 20 coups de marteau.
Nane: pour ma part je préfère cette méthode au découpage, certainement mon côté bourrain....
Pascal

Pascal je t'adore =)

Je fais d'habitude une soudure en V sur ce type be montage mais pour des stages on va oublier !

Mais pourquoi pas en stage avancer...

Parfait merci ! On plus cela va servir à tous!

Merci Pascal pour tes explications, c'est sympa

Au plaisir de voir tes photos,   ok je sais je suis curieuse

Bonne journée

Extra ton tuto !
Je rêverais de pouvoir réaliser ce genre de chose ...

Syd

Bonjour UnePerle
voila la photo...


Sydney : Lance toi !

Bon week end.
Pascal

Coucou Pascal et merci pour le tuto !!! c est super ,ça parait pas trop dur , toutce qu il me faut

je m y mets donc des que j ai un peu de temps

encore merci
a bientot



Merci Pascal

Super ton truc    à tester même pour d'autres utilisations.

Bonne soirée à toi

ouais ben si j'aurais su j'aurais pas venu !

Videmment que j'ai compliqué ,ça me plaisait tellement de faire une bague comme la tienne que j'y suis allé franco de port et d'emballage ...tu parle Charles ! on dira jamais assez la dificulté de n'en vouloir faire qu'à sa tronche ... bon j'y suis arrivé sinon j'serais pas venu faire le beau ... mais non d'un chien je ferais attention à ce que técris la prochaine fois .... euh non la prochaine je ferais com'd'hab' .... des conneries en me raccrochant aux branches si je tombe ...;

Videmment j'suis partie sur un truc monstrueux avec estampage au début et encore c'est pas fini car je pense y mettre une perle ou une pierre dès que j'aurais trouvé .... et si je laisse pas tomber en route ...cela m'arrive ... ! ouais et alors c'et moi qui fait c'est moi qui dit ...

Bon alors pour vous explique si je peux ... ah je peux merci Pascal ! donc épaisseur (et ta soeur ) du 1.8 mm en largeur du 10 et en longueur (première connerie pas assez de longueur ,je me suis retrouvé avec une bague fermée à ....devinez .?..oui du 40 ,) tout juste la place de passer dans le triboulet ... après l'a fallut que j'agrandisse au triboulet ,à la rondelle et au tuyau d'acier ?... enfin bref je suis revenue à un taille plus commune du 56 ,mais j'ai souffert ,et j'ai même pas abîmé le corps de bague ,enfin pas trop ..voila ,donc les ch'tits n'enfants faites pas comme moi gros bourrin ,allez y en douceur et pas à pas ... vitesse et précipitation font pas bon ménage ...

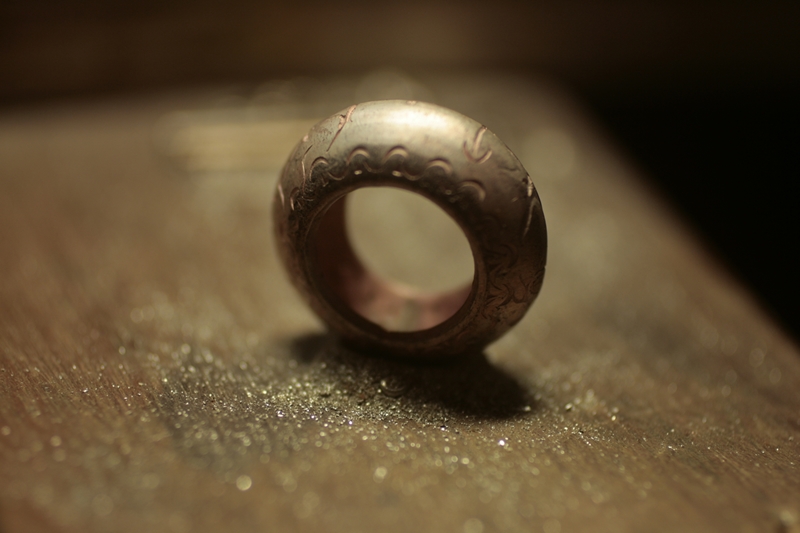

Et voila la monstresse dans toute son éclat ..;oui pas encore patiné car je pense rajouter quelque chose ,j'sais pas .....quoi !



Estampage intérieur extérieur .



Pourtant j'avais pensé prendre large





Et je me suis retrouvé avec du diamètre 40 qu'il a fallut que je pousse au plus large ,sinon pas vendable ...




Mais j'dois dire que c'était marrant de suivre ... à peu près tes étapes Pascal et je te remercie encore de ton tuto ,je recommencerais une autre fois ..et là je me ferais pas avoir .... (ça je le dis mais je sais que c'est pas vrai ,j'suis trop ganache ...)

Bonjour Eddy,

Un petit mot pour te dire merci pour ces photos.

J'aime beaucoup l'idée d'estamper aussi l'intérieur de l'anneau, j'aime beaucoup aussi le fait de prendre un plané à 18/10 mm. Le résultat a beaucoup de chic.

Quelque chose me dit que tu vas te resservir de cette technique plus d'une fois....en visant un peu plus grand la prochaine fois.

Belle journée



Michel Zim


Bonjour Eddy,
Il n'a pas eu le temps de refroidir ce tuto!
Superbes tes photos. Quant à l'estampage je retrouve bien ta touche.
Qu'est ce qui z ont ces polynésiens à toujours se graver des trucs partout...
Pour l'épaisseur j'avais déjà fait en 10/10 c'etait trop fin, suis passé à 13/10, j essaierai 18/10 la prochaine fois.
J'ai bien l'envie d'ajouter aussi une pierre, la difficulté étant par exemple pour un serti clos que la base de la sertissure suive le profil arrondi de la bague....
Avis aux amateurs, postez un jonc embouti à votre façon!
Pascal

Bonjour PascalV,

pour un serti clos que la base de la sertissure suive le profil arrondi de la bague....

Facile, il te suffit de faire un trou de la dimension d'une sertissure ( peu importe la forme, ronde, ovale, carré..) qui descendra sur toute la hauteur de ce trou....une fois soudée, tu enlèves tout ce qui à l'intérieur de la bague est de trop.

Belle journée.

Michel Zim


Bonjour Michel,
C'est vrai si simple, une fois expliqué!
Merci.
Pascal

Salut Eddy !

Comme d'hab c'est vivant, vibrant....

Bonjour,

Super tuto, super résultat!

Eddy, je t'envie ton super jeu de ciselets... Fait maison je sais, mais ta maison à l'air mieux que la mienne:D

Pour la faisabilité en stage, il ne faut pas oublier le nombre de dés qui seront nécessaires...
Et la maîtrise de la frappe pour galber symétriquement la bague. A bien encadrer!

Bonne soirée

Vous connaissez le problème de l'auto dit d'acte (autodidacte) c'est qu'à force d'apprendre tout seul il écoute plus les autres .... et c'est un peu (oui je dis un peu car je suis pas aussi mégalo qu'on le dit ...si un peu ?? ah !) .

Je viens de me rendre compte d'une chose ,ce'st que Pascal utilisé un dé pour arrondir sa bague et que moi (tel le bourrin ) j'ai utilisé la machine à agrandir les bague ..;Pour faire écho avec ce que tu dis Tim ,faut bien utiliser le dé si l'on veut pouvoir maîtriser la rotondité de l'acte ....Avec la machine on appuie soit trop fort (mon cas ) et l'on pince le rond qui devient une excroissance on le voit bien sur mon modèle ...alors qu'avec le dé ,et les trous plus large que la machine le métal suit bien la vasque ...


Bref quant on vous donne un tuto et que c'est une première ...ben suivez le à la lettre ...pas de hors piste tant que vous êtes pas maître de vos étapes ...; bon moi j'ai rattrapé le coup mais ,je fais un peu tout à l'arrache ...

Et le recuit est le plus important .....avec le reste ...!

PS :Tim ..; franchement je sais pas ou et dans quoi tu habites ....mais mon coin d'atelier et ma maison sont SUPERBES ..j'envie même pas les gens habitants près de la mer ,j'ai donné ,trop de tout ,en bien et en mal ,mais l'iode et le sel ...ah non j'en veux plus ... et pour mes ciselets ,j'en fais des fois que je ne maîtrise pas ,ou des ratés mais je les garde un peu comme cela ,car ils sont uniques ...mon dernier ,ma tortue me plait qu'à moitié ...

"Vous connaissez le problème de l'auto dit d'acte (autodidacte) c'est qu'à force d'apprendre tout seul il écoute plus les autres"

Qui de l'oeuf ou de la poule?

Bon ben fin de l'épisode ""bague comme lui (pascal ),mais pas t'a fait comme lui ,avec des trucs en plus ""


Donc je me suis décidé ce dimanche ,en fait j'avais autre chose a faire ..mais en cherchant ( je suis toujours en train de chercher ,toul'temps !) je retombe sur cette bague pas finie ,et sur un lot de pierres que m'avais gentiment envoyé ...Michel pour ne pas le nommer ...

Un grenat taille cabochons de 4 mm  de diamètre ,j'aurais pu y mettre une turquoise ou une perle ..;mais je voulais tenter le diable et l'aventure ...le sertis masse ...ma hantise ..

Bon résultat ..heureusement qu'il existe le ""cache misère "" j'dis pas que cela c'est mal passé ,mais j'ai pas les bons gestes ,et mes problèmes de canaux carpiaux (oui aux deux mains!) me gênent ..ou alors j'suis nul !(ça c'est pas grave j'ai plus que cinquante ans à me supporter !)

Bon voila la finitude ,moi perso j'aime bien ,j'ai fini au marteau nain et à l'estampage ,histoire de camoufler mes disgratiosités (cherchez pas y'a que mon dicco qui connait !)



Plus près c'est pas fameux fameux ...bon c'est quant même pas si dégeu que ça ...mais j'aime pas le métal lisse ..



Vue de dessous ...



Vue d'ensemble ...je suis plutôt satisfait ...cela aurait pu être pire ...vraiment pire ..




J'ai oublié de remercier Michel pour son cadeau ....en plus je sais plus si c'était un grenat ou une autre pierre ...moi je l'a trouve jolie sur son bout d'métal ..
